Технические характеристики Anli A-100DB
| Общие характеристики | |
|---|---|
| Диапазон рабочих частот, МГц | 143-148 / 430-460 |
| КСВ на резонансной частоте | <1.5 |
| Усиление, dBi | 3.5/6 |
| Длина, м | 1.15 |
| Вес, кг | 1.1 |
| Входное сопротивление, Ом | 50 |
| Тип антенны | коллинеар |
| Поляризация | вертикальная |
| Макс.мощность, Вт | 200 |
| Разъем питания | UHF-гнездо |
Комплектность Anli A-100DB
- Антенна
- Монтажный набор
- Инструкция

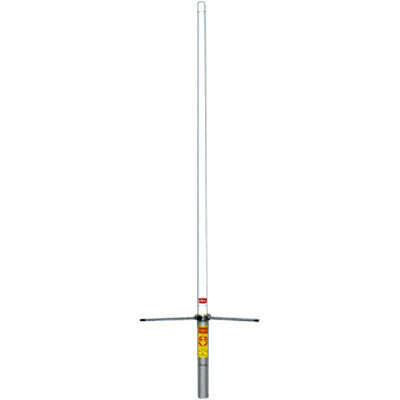

Anli A-100DB Dual Band – популярная модель базовой антенны для работы в 2-х диапазонах. Устройство работает на частотах 143-148 МГц в VHF и на 430-460 МГц в UHF. Коэффициент усиления составляет соответственно 3.5 dBi в 2-метровом диапазоне и 6 dBi – в 70-сантиметровом. Устройство с круговой диаграммой направленности имеет наибольшую дальность покрытия в плоскости, перпендикулярной направлению штыря. В вертикальной плоскости ДН сужается пропорционально высоте антенны. Излучающие элементы действуют синфазно, благодаря чему достигается сложение их мощностей.
Высота Anli A-100DB составляет 1.15 м, корпус изготовлен из 3-слойного фибергласса, выдерживающего перепады температур от -45 до +80 градусов и порывы ветра до 160 км/ч. Антенна поставляется с набором креплений из дюралюминия для установки на мачту диаметром 30-70 мм.
