Технические характеристики Anli A-1000MV
| Общие характеристики | |
|---|---|
| Диапазон рабочих частот, МГц | 150-174 |
| Полоса пропускания по уровню КСВ=1.5, МГц | 2.5 |
| КСВ на резонансной частоте | 1.2 |
| Усиление, dBi | 8.5 |
| Ширина ДН по уровню -3 dB, ° | 18 |
| Отклонение max. ДН от горизонта, ° | 0 |
| Входное сопротивление, Ом | 50 |
| Тип антенны | коллинеар |
| Кол-во излучающих элементов | 1/4+3x5/8 |
| Поляризация | вертикальная |
| Допустимая мощность, Вт | 150 (макс. 300) |
| Разъем питания | UHF-гнездо (SO 239) |
| Механические характеристики | |
| Длина антенны, мм | 5200 |
| Вес антенны, кг | 2.6 |
| Макс. ветровая нагрузка, км/ч | 160 |
| Материал корпуса | фибергласс |
| Материал проводников | латунь |
| Крепление на мачту, диаметр, мм | 35-65 |
| Материал крепления | дюралюминий |
| Рабочий диапазон температур, °C | -45 ~ +80 |
Комплектность Anli A-1000MV
- Антенна
- Противовесы
- Монтажный набор
- Инструкция

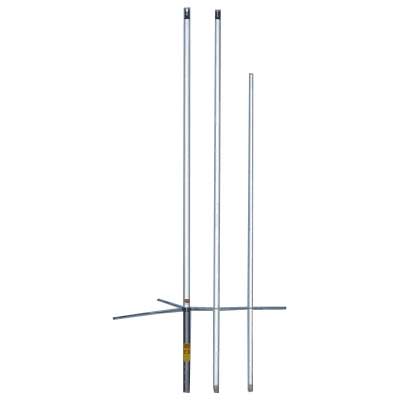

Anli A-1000MV – штырьевая базовая антенна для работы в частотном диапазоне VHF (150-174 МГц). Устройство имеет круговую диаграмму направленности, которая поддерживается благодаря наличию радиально расположенных противовесов. Антенна состоит из 4-х синфазно излучающих элементов, последовательно соединенных между собой. За счет сложения их мощностей происходит сужение диаграммы в вертикальной плоскости, благодаря чему достигается увеличение коэффициента усиления до 8.5 dBi. Высота антенны составляет 5,2 метра, излучающие элементы помещены в 3-слойный корпус из стекловолокна, который выдерживает скорость ветра до 160 км/ч.
Anli A-1000MV используется в стационарном положении с установкой на мачту диаметром 30-70 мм. Крепление осуществляется с помощью универсального набора хомутов, прилагаемых к антенне. Кабель подключается через разъем UHF-гнездо.
