Технические характеристики Anli A-100MU-N
| Общие характеристики | |
|---|---|
| Диапазон рабочих частот, МГц | 420-512 |
| Полоса пропускания по уровню КСВ=1.5, МГц | 10 |
| КСВ на резонансной частоте | 1.2 |
| Усиление, dBi | 5.5 |
| Ширина ДН по уровню -3 dB, ° | 34 |
| Отклонение max. ДН от горизонта, ° | 0 |
| Входное сопротивление, Ом | 50 |
| Тип антенны | коллинеар |
| Кол-во излучающих элементов | 2x5/8 |
| Поляризация | вертикальная |
| Допустимая мощность, Вт | 200 |
| Разъем питания | N-гнездо |
| Механические характеристики | |
| Длина антенны, мм | 1150 |
| Вес антенны, кг | 1.1 |
| Макс. ветровая нагрузка, км/ч | 160 |
| Материал корпуса | фибергласс |
| Материал проводников | латунь |
| Крепление на мачту (диаметр), мм | 35-65 |
| Материал крепления | дюралюминий |
| Рабочий диапазон температур, °C | -45 ~ +80 |
Комплектность Anli A-100MU-N
- Антенна
- Набор креплений
- Инструкция

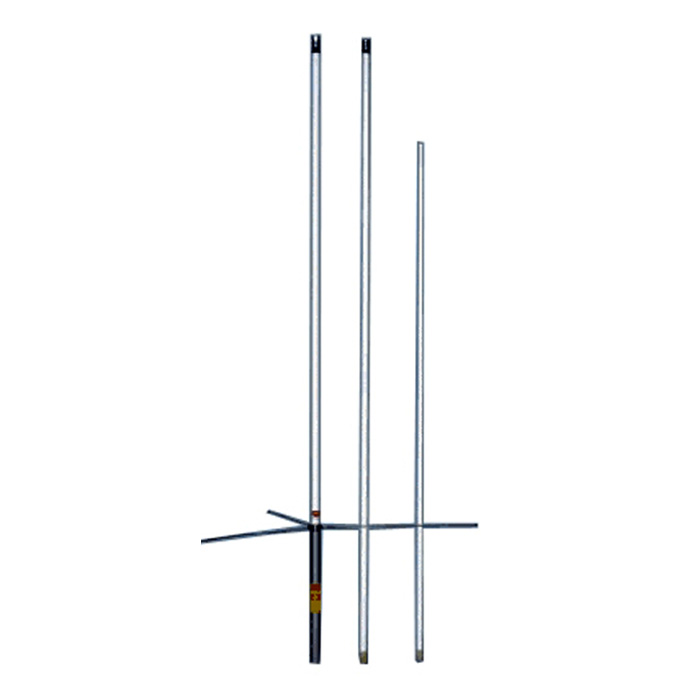

Базовая антенна Anli A-100MU-N – недорогая практичная модель для работы в диапазоне UHF (420-512 МГц). Антенна состоит из 2-х синфазно излучающих элементов, сложение мощностей которых обеспечивает повышение коэффициента усиления. Anli A-100MU-N – антенна с круговой диаграммой направленности, расположенной в горизонтальной плоскости. Заявленный коэффициент усиления составляет 5.5 dBi.
Излучающие элементы Anli A-100MU-N заключены в прочный корпус из фибергласса, выдерживающий большие ветровые нагрузки (до 160 км/ч).
Штырь антенны имеет 1.15 м в высоту, производитель настраивает ее на частоту 430 МГц. В процессе перенастройки излучающие элементы укорачивают до необходимой длины.
Anli A-100MU-N устанавливается на мачту при помощи дюралюминиевых хомутов крепления, кабель питания подключается через N-гнездо.
