Технические характеристики Anli A-100MV
| Общие характеристики | |
|---|---|
| Диапазон рабочих частот, МГц | 150-174 |
| Полоса пропускания по уровню КСВ=1.5, МГц | 5 |
| КСВ на резонансной частоте | 1.2 |
| Усиление | 2.15 dBi |
| Ширина ДН по уровню -3 dB, ° | 65 |
| Отклонение max. ДН от горизонта | 0° |
| Входное сопротивление, Ом | 50 |
| Тип антенны | коллинеар |
| Кол-во излучающих элементов | 1/2 |
| Поляризация | вертикальная |
| Допустимая мощность, Вт | 200 |
| Разъем питания | UHF-гнездо |
| Механические характеристики | |
| Длина антенны, мм | 1150 |
| Вес антенны, кг | 1.1 |
| Макс. ветровая нагрузка, км/ч | 160 |
| Материал корпуса | фибергласс |
| Материал проводников | латунь |
| Крепление на мачту, диаметр, мм | 35-65 |
| Материал крепления | дюралюминий |
| Рабочий диапазон температур, °C | -45 ~ +80 |
Комплектность Anli A-100MV
- Антенна
- Хомуты крепления
- Инструкция

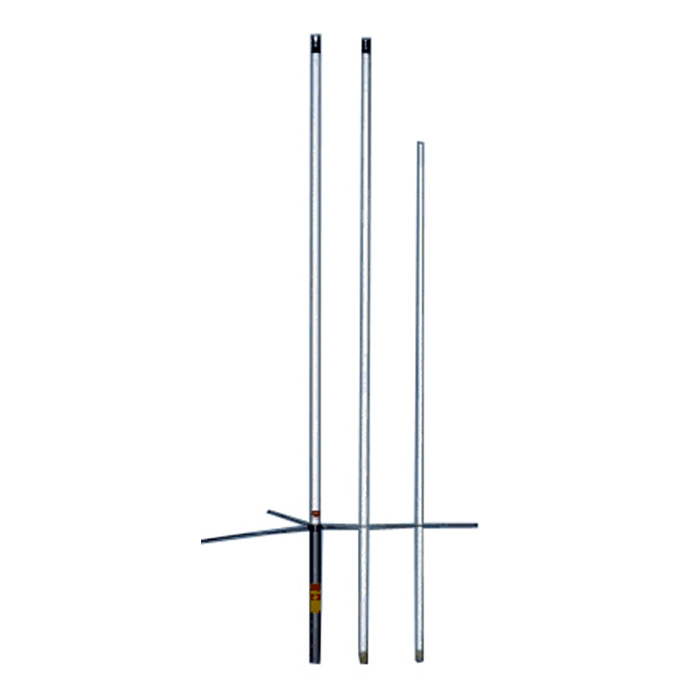

Anli A-100MV – популярная базовая антенна для работы в VHF диапазоне с коэффициентом усиления 2.15 dBi. Благодаря наличию противовесов диаграмма направленности антенны находится в перпендикулярной плоскости относительно оси устройства. Элементы антенны излучают синфазно, за счет чего происходит сложение их мощностей.
Anli A-100MV сочетает такие привлекательные характеристики, как умеренная цена, простота конструкции и легкость установки. Даже малоопытный любитель без труда освоит применение Anli A-100MV в сетях связи.
Прочный корпус из фибергласса защищает излучающие элементы от негативных погодных и механических воздействий, сильных порывов ветра. При заказе высота Anli A-100MV составляет 1.15 метра, в ходе настройки ее подрезают до нужной длины. Устройство снабжено разъемом питания типа UHF-гнездо.
