Технические характеристики Anli A-200MU-N
| Общие характеристики | |
|---|---|
| Диапазон рабочих частот, МГц | 400-512 |
| Полоса пропускания по уровню КСВ=1.5, МГц | 5 |
| КСВ на резонансной частоте | 1.2 |
| Усиление, dBi | 8 |
| Ширина ДН по уровню -3 dB, °C | 28 |
| Отклонение max. ДН от горизонта, °C | 0 |
| Входное сопротивление, Ом | 50 |
| Тип антенны | коллинеар |
| Кол-во излучающих элементов | 3x5/8 |
| Поляризация | вертикальная |
| Допустимая мощность, Вт | 200 |
| Разъем питания | N-гнездо |
| Механические характеристики | |
| Длина антенны, мм | 1800 |
| Вес антенны, кг | 1.3 |
| Макс. ветровая нагрузка, км/ч | 160 |
| Материал корпуса | фибергласс |
| Материал проводников | латунь |
| Крепление на мачту, диаметр, мм | 35-65 |
| Материал крепления | дюралюминий |
| Рабочий диапазон температур, °C | -45 ~ +80 |
Комплектность Anli A-200MU-N
- Антенна
- Противовесы
- Монтажный набор
- Инструкция

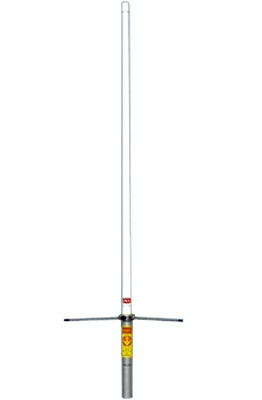

Базовая антенна круговой направленности Anli A-200MU-N работает в диапазоне UHF (400-512 МГц). Устройство состоит из 3-х синфазных излучающих элементов, соединенных фазосдвигающими дросселями. Anli A-200MU-N имеет 1,8 метра в длину и устанавливается на мачту при помощи дюралюминиевых креплений, идущих в комплекте поставки. Коэффициент усиления в 8 dBi достигается за счет сужения ДН в вертикальной плоскости.
Излучающие элементы из меди заключены в фибеглассовый тубус, выдерживающий ветровую нагрузку в 160 км/ч, что сравнимо со скоростью торнадо. Корпус Anli A-200MU-N отличается прочностью и герметичностью, которые обеспечивают длительное функционирование антенны.
Anli A-200MU-N поступает к потребителю, будучи настроенной на нижний диапазон (400-420 МГц). Перенастройка осуществляется подрезкой штыря до нужной длины по инструкции производителя. Антенна имеет разъем типа N-розетка для подключения к кабелю.
