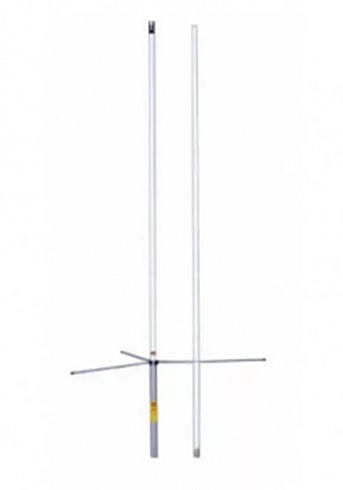

Технические характеристики Anli A-300MU-N
| Общие характеристики | |
|---|---|
| Диапазон рабочих частот, МГц | 400-512 |
| Полоса пропускания по уровню КСВ=1.5, МГц | 7 |
| КСВ на резонансной частоте | 1.2 |
| Усиление, dBi | 10 |
| Ширина ДН по уровню -3 dB, °C | 17 |
| Отклонение max. ДН от горизонта, °C | 0 |
| Входное сопротивление, Ом | 50 |
| Тип антенны | коллинеар |
| Кол-во излучающих элементов | 6x5/8 |
| Поляризация | вертикальная |
| Допустимая мощность, Вт | 200 |
| Разъем питания | N-гнездо |
| Механические характеристики | |
| Длина антенны, мм | 3600 |
| Вес антенны, кг | 2.2 |
| Макс. ветровая нагрузка, км/ч | 160 |
| Материал корпуса | фибергласс |
| Материал проводников | латунь |
| Крепление на мачту, диаметр, мм | 35-65 |
| Материал крепления | дюралюминий |
| Рабочий диапазон температур, °C | -45~+80 |
Комплектность Anli A-300MU-N
- Антенна
- Противовесы
- Монтажный набор
- Инструкция

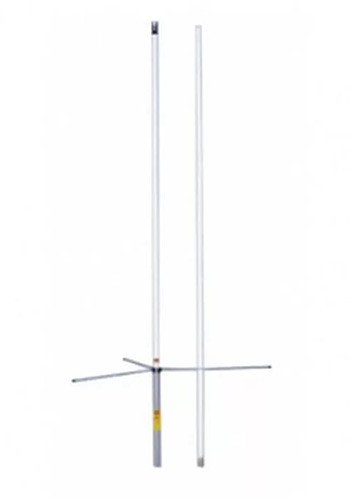

Коллинеарная базовая антенна Anli A-300MU-H предназначена для работы в частотном диапазоне UHF (400-512 МГц). Шесть излучающих элементов, соединенных между собой, действуют синфазно, обеспечивая усиление в 10 dBi благодаря сложению мощностей. Круговая диаграмма направленности способствует максимальной дальности излучения, необходимой для построения ретрансляционных систем.
Трехслойный корпус из стекловолокна имеет выдающиеся эксплуатационные качества – прочность, долговечность, герметичность, невосприимчивость к внешним воздействиям. Он легко гнется и выдерживает ветровые нагрузки до 160 км/ч.
Имея длину 3,6 метра, Anli A-300MU-H легко настраивается на нужную частоту путем укорачивания излучающих элементов согласно карте, прилагаемой к инструкции по эксплуатации.
Anli A-300MU-H устанавливается на мачту при помощи дюралюминиевых крепежей. Разъем для подключения кабеля - N (гнездо).
