Технические характеристики Diamond BC-100
| Общие характеристики | |
|---|---|
| Электрическая длина: | 3x5/8 |
| Импеданс, Ом | 50 |
| Диапазон частот, МГц | 134-174 |
| ДН в горизональной плоскости | Круговая |
| Макс. мощность, Вт | 200 |
| Усиление, dBi | 4.5 |
| Длина, мм | 1700 |
| Ветровая нагрузка, м/сек | 60 |
| Вес, г | 900 |
| Разъем | SO 239 |
| Возможный диаметр мачты, мм | 30-62 |
Комплектность Diamond BC-100
- Антенна
- Хомуты крепления
- Инструкция

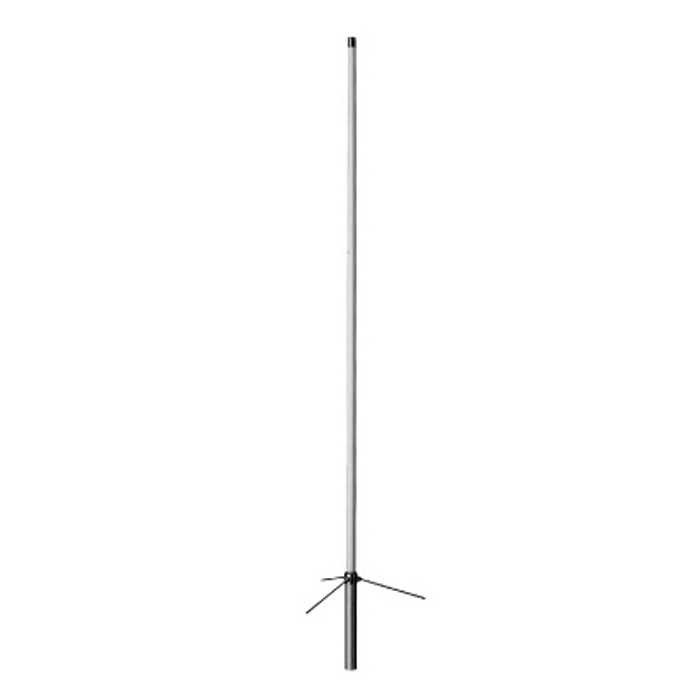

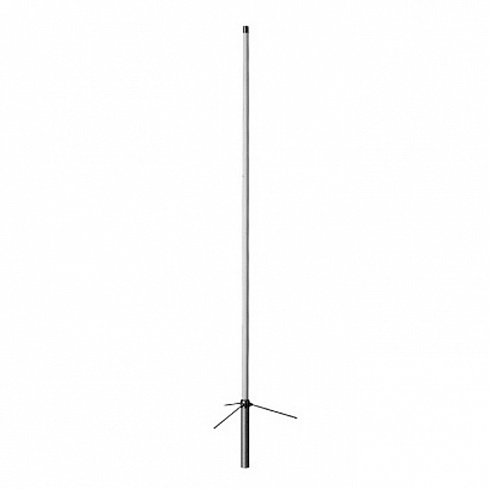

Diamond BC-100 – базовая антенна с коэффициентом усиления 4.5 dBi для работы в частотном диапазоне 134-174 МГц (VHF). Практичное и простое в монтаже устройство имеет 1,7 метра в высоту и заключено в надежный корпус, который выдерживает ветер скоростью до 60 км/ч.
Излучающие элементы антенны находятся в прочном корпусе из стекловолокна, конструкция которого гарантирует защиту от сложных погодных условий.
Три противовеса обеспечивают круговую диаграмму направленности в горизонтальной плоскости. Настройка Diamond BC-100 производится через подрезку излучающих элементов в соответствии с картой, прилагаемой к инструкции. Антенна поставляется в комплекте с набором креплений из дюралюминия для установки на мачту диаметром 30-62 мм. Подключение к коаксиальному кабелю производится через разъем SO-239.
