Технические характеристики Diamond BC-200
| Общие характеристики | |
|---|---|
| Электрическая длина: | 3x5/8 |
| Импеданс, Ом | 50 |
| Диапазон частот, МГц | 430-490 |
| ДН в горизональной плоскости | Круговая |
| Макс. мощность, Вт | 200 |
| Усиление, dBi | 6.5 |
| Длина, мм | 1700 |
| Ветровая нагрузка, м/сек | 60 |
| Вес, г | 900 |
| Разъем | SO 239 |
| Возможный диаметр мачты, мм | 30-62 |
Комплектность Diamond BC-200
- Антенна
- Хомуты крепления
- Инструкция

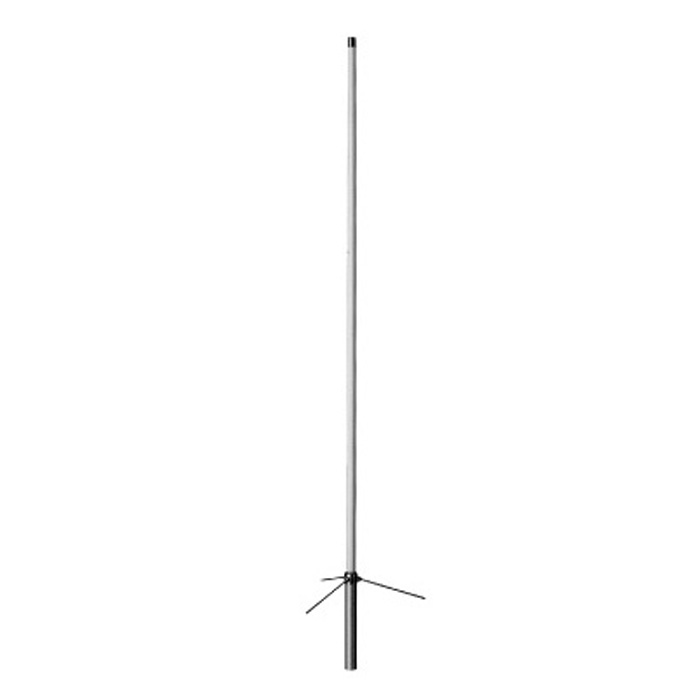

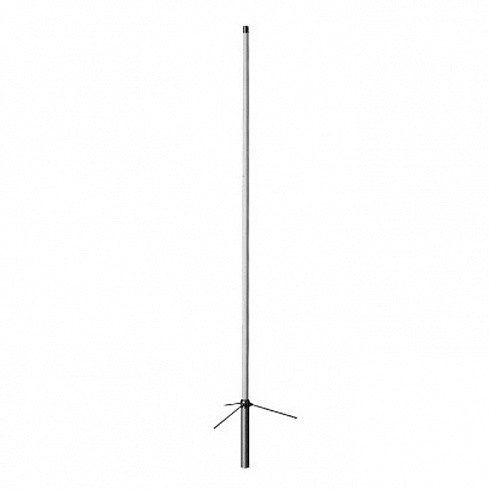

Diamond BC-200 – базовая антенна для увеличения дальности связи стационарных радиостанций в частотном диапазоне UHF (430-490 МГц). Заявленный коэффициент усиления сигнала составляет 6.5 dBi при физической длине антенны 1,7 метра. Устройство имеет 3 излучающих элемента, действующих синфазно. Три радиальных противовеса обеспечивают круговую диаграмму направленности в горизонтальной плоскости.
Производитель поставляет Diamond BC-200 настроенной на частоту 430 МГц. Для настройки на другую частоту требуется обрезать излучатели до нужной длины согласно карте обрезки. Антенна хорошо защищена от погодных и механических воздействий, выдерживает ветровую нагрузку до 60 км/ч, крепится к мачте диаметром 30-62 мм. Питание обеспечивается через коаксиальный кабель, присоединяющийся через разъем типа SO-239.
