Характеристики
Технические характеристики
Основные характеристики | |
---|---|
Волновое сопротивление, Ом | 50 |
Габариты, мм | 155?63x103 |
Вес, кг | 0,54 |
Описание

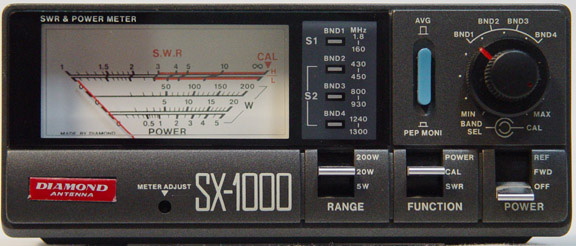

Diamond SX-1000 - измеритель КСВ и мощности, включаемый между трансивером и антенной.
Предназначен для использования в стационарных и полевых условиях. Прибор имеет достаточную для большинства радиолюбительских целей точность, оснащен аналоговым индикатором с подсветкой (при включении внешнего источника питания). При измерении мощности есть режимы отображения пиковых и усредненных значений. Может работать без использования внешнего источника питания, но для подсветки шкалы нужно подавать 13,8V.
Диапазон частот
- 1,8-160МГц (вход S1)
- 430-450МГц (вход S2)
- 800-930МГц (вход S2)
- 1240-1300МГц (вход S2)
Пределы измеряемой мощности: 5Вт, 20Вт, 200Вт
Точность измерений: ±10%
Минимальная мощность для измерения КСВ
- 1Вт(вход S1)
- 2Вт(вход S2)
Вносимые потери
- менее 0.2дБ(вход S1)
- менее 0.15дБ(вход S2)
Производимые измерения: прямая мощность, отраженная мощность, пиковая мощность, КСВ
Разъем
- SO-239(вход S1)
- N-female(вход S2)
