Технические характеристики Icom IC-7100
| Общие характеристики | |
|---|---|
| Диапазон частот, МГц | Передача: 1.810–1.999; 3.500–3.800; 7.000–7.200; 10.100–10.150; 14.000–14.350; 18.068–18.168; 21.000–21.450; 24.890–24.990; 28.000–29.700; 50.000–52.000; 70.000–70.500; 144.000–146.000; 430.000–440.000 Прием: 0.03–199.999; 400.000–470.000 |
| Количество каналов | 495 обычных, 4 вызывных, 6 для границ сканирования, 900 D-STAR |
| Вид модуляции | USB; LSB; CW; RTTY; AM; DV; FM; WFM |
| Напряжение питания, В | 13.8 ±15% |
| Потребляемый ток, А | Передача: 22 Прием: 1.2 Ожидание: 0.9 |
| Диапазон рабочих температур, °С | От -10 до +60 |
| Размеры, мм | Основной блок: 167х58х225 Выносная панель: 165х64х78.5 |
| Вес, кг | Основной блок: 2.3 Выносная панель: 0.5 |
| Характеристики приёмника | |
| Чувствительность приемника, мкВ | SSB/CW (10 дБ S/N): 0.15 при 1.8–29.995 МГц; 0.12 при 50 МГц; 0.15 при 70 МГц; 0.11 при 144/430 МГц AM (10 дБ S/N): 13 при 0.5–1.8 MГц; 2 при 1.8–29.995 МГц; 1 при 50 МГц; 1 при 70 МГц; 1 при 144/430 МГц FM (12 дБ SINAD): 0.5 при 28–29.7 MГц; 0.25 при 50 МГц; 0.25 при 70 МГц; 0.18 при 144/430 МГц DV (1% BER): 1 при 28–29.7 MГц; 0.63 при 50 МГц; 0.63 при 70 МГц; 0.35 при 144/430 МГц WFM (12dB SINAD): 10 при 76–108 МГц |
| Избирательность по соседнему каналу, дБ | SSB: -6 при 2.4 КГц; -40 при 3.4 КГц CW: -6 при 0.5 КГц; -40 при 0.7 КГц RTTY: -6 при 0.5 КГц; -40 при 0.8 КГц АМ: -6 при 6 КГц; -40 при 10 КГц FM: -6 при 12 КГц; -40 при 22 КГц DV: -50 |
| Подавление побочных излучений, дБ | 70 |
| Подавление зеркального канала, дБ | 70 |
| Номинальная мощность аудиосигнала, Вт | 2 |
| Характеристики передатчика | |
| Выходная мощность, Вт | SSB; CW; RTTY; FM; DV: 2-100 AM: 1-30 |
| Подавление несущей, дБ | 50 |
| Уровень побочных излучений, дБ | -50 (КВ); 63 при 50 МГц -60 при 70/144/430 Мгц |
| Стабильность частоты, ppm | ± 0.5 |
Комплектность Icom IC-7100
- Трансивер
- Ручной микрофон HM-219
- Кабель питания
- Запасной предохранитель
- Инструкция

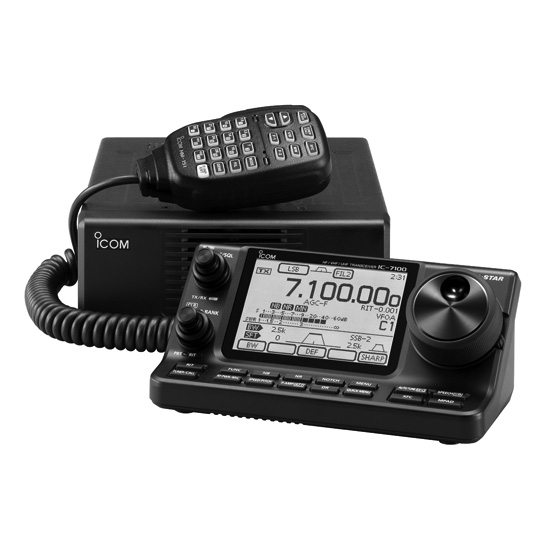

Любительский трансивер Icom IC-7100 с независимой панелью управления, оснащенной сенсорным ЖК дисплеем, на котором отображаются параметры рабочего режима. Угол наклона экрана можно менять для удобства пользователя. Устройство используется в качестве автомобильной или стационарной радиостанции. Цель, которую преследовали разработчики модели, - более широкое внедрение цифровых стандартов в любительскую радиосвязь.
Многодиапазонная станция работает на частотах HF, VHF, UHF и принимает все виды модуляций - USB, LSB, CW, RTTY, AM, FM, WFM (только приём), DV. Icom IC-7100 имеет встроенный модуль D-Star, который позволяет поддерживать популярный цифровой стандарт передачи речи и данных.
Icom IC-7100 имеет 505 каналов связи, максимальная выходная мощность составляет 100 Вт.
Функциональные особенности Icom IC-7100
- Удаленное управление с ПК через USB;
- Встроенный модуль кодера/декодера RTTY;
- Режим реверса в CW;
- КСВ-метр (на всех диапазонах);
- Запись и воспроизведение голоса;
- Речевой компрессор.
Трансивер Icom IC-7100 поставляется в комплекте с внешним микрофоном-тангентой, кабелем питания, набором запасных предохранителей, соединительным кабелем для подключения передней панели, телеграфным ключом, USB-кабелем, разъемом АСС.
