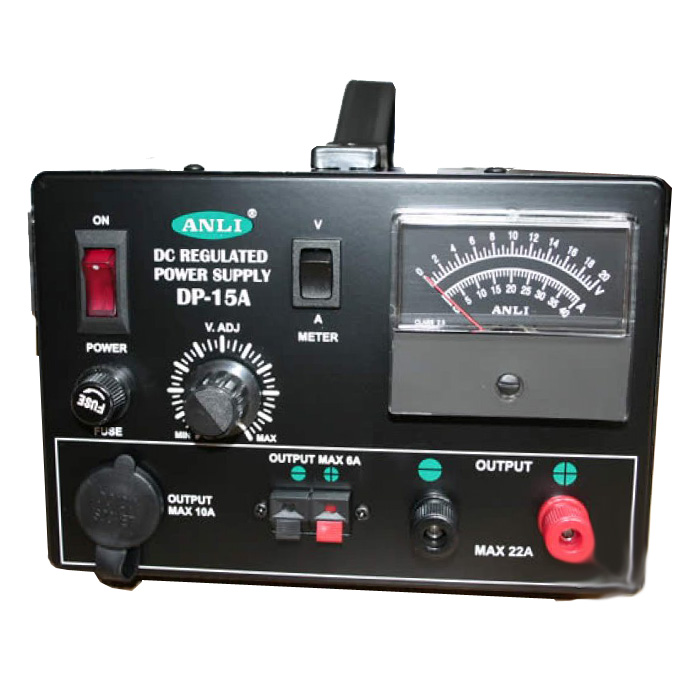

Технические характеристики Anli DP-15AM
| Общие характеристики | |
|---|---|
| Характеристики | DP-15A |
| Выходное напряжение | 3-14 В |
|
Ток нагрузки 100% цикл
Ток нагрузки максимальный |
15 А
20 А |
| Напряжение пульсаций (r.m.s.) | < 1 мВ |
| Коэффициент искажения при DC 12 В | < 1% |
| Диапазон рабочих температур | 0-40 °C |
| Входное напряжение | 115/60; 230/50 В/Гц |
| Вес | 7 кг |
| Габариты | 13x19x24 см |
Комплектность Anli DP-15AM
- Блок питания
- Кабель питания
- Инструкция
- Упаковка
При расчете конструкции кожуха Anli DP-15AM, формы и расположения вентиляционных отверстий учитывалось ламинарное распределение потока нагретого воздуха. Применен улучшенный радиатор с большой эффективной поверхностью рассеяния.
Для увеличения эффективной поверхности отвода тепла в фильтре питания использована составная емкость - конденсаторы с повышенной max рабочей температурой (105 град. С). Anli DP-15AM построены по классической схеме стабилизации напряжения и защиты от перегрузок на базе ИС регулятора СА723СЕ (Harris Semiconductors) с улучшенными параметрами. Для регулировки тока применены очень надежные транзисторы 2SC5200 (Toshiba Semiconductors).
В силовом трансформаторе использованы пластины со специальным покрытием, уменьшающим рассеяние и повышающем КПД трансформатора.
Регулировка выходного напряжения (модели с индексом А/M) осуществляется плавным переменным резистором с увеличенным поворотным усилием, что устраняет возможность случайного сбоя установленного значения выходного напряжения.
Для подключения к сети использован стандартный отсоединяемый шнур питания (Еurope). Предусмотрена дополнительная клемма заземления и несколько видов надежных клемм для подключения различной аппаратуры. Эксплуатация ранних версий DP-15 в России в течение 1998-1999 гг. указала на возможность выхода из строя источников, подключаемых в непосредственной близости от промышленных агрегатов большой мощности (лифты, вентиляционные системы) из-за больших бросков напряжения в сети.
Все новые модели с 2001 г. снабжены дополнительными элементами защиты:
- Варистор в первичной цепи питания;
- Применен специальный "медленный” плавкий предохранитель.
Все источники серии DP перед отправкой проходят тщательное испытание на стенде (использован электронный эквивалент нагрузки фирмы Hewlett-Packard).
