Технические характеристики ИПМ-И1315-ВВ
| Общие характеристики | |
|---|---|
| Напряжение от сети переменного тока, В | ~ 220-240 В, 50/60 Гц |
| Выходное напряжение постоянного тока, В | 13,8 + 0,5 В |
| Выходной ток, номинальный | 15 А |
| Выходной ток, максимальный | 18 А |
| Пульсации и шумы напряжения (среднеквадратичное значение) | <5 мВ |
| Пульсации и шумы напряжения (размах) | <50 мВ |
| Нестабильность выходного напряжения при изменении сетевого (при изменении ±10%) | <50 мВ |
| Нестабильность выходного напряжения при изменении нагрузки (при изменении 0~100%) | <100 мВ |
| Система охлаждения | Принудительное воздушное охлаждение вентилятором с регулируемой скоростью |
| Тип защиты | Защита от перегрузки; защита от короткого замыкания; защита от перенапряжений; тепловая защита |
| Габаритные размеры, мм | 181x63x190 |
| Вес | 1,7 кг |
Комплектность ИПМ-И1315-ВВ
- Источник питания
- Инструкция
Блоки питания ТАКТ новой серии ИПМ-И – последняя разработка усовершенствованных импульсных стабилизированных источников вторичного электропитания с несколькими типами встроенных защит по току и напряжению. Серия ИПМ-И имеет высокую защищенность от излучаемых радиопомех, специально предназначена для обеспечения питания самых различных устройств, требующих стабилизированное питание в широком диапазоне мощностей с малыми пульсациями на выходе и низким уровнем радиоизлучений. Например, это могут быть стационарные, базовые и абонентские радиостанции, в том числе в составе навигационного радиооборудования, а также радиопередающее оборудование и системы связи ТАКТ. Полностью отвечают требованиям эксплуатации подразделениями силовых структур, предприятиями связи различных ведомств и широким кругом потребителей.
Отличительные особенности ИПМ-И1315-ВВ

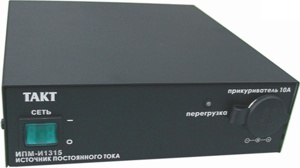

Блоки питания выполнены в металлическом корпусе компактного размера, могут использоваться при настольном размещении и на полках в технологических шкафах, а также подвешиваться с помощью специальных креплений. Имеется гнездо-розетка автомобильного прикуривателя для подключения внешней нагрузки с током потребления до 10А. Для защиты от перегрузки, короткого замыкания и тепловой защиты используется схема стабилизации тока. Встроенные защиты автоматически снижают выходное напряжение и ток источника питания до безопасного значения в случае возникновения короткого замыкания и перегрузки, а также когда избыточный ток превышает определенное максимально допустимое значение.
При этом индикатор «Перегрузка» в рабочем состоянии горящий зеленым цветом, сигнализирует об этом. После устранения причин возникновения перегрузки, источник питания восстанавливает свою работу, и индикатор продолжает гореть зеленым цветом. Дополнительно источники питания имеют защиту от перенапряжений, позволяющую защитить подключенное оборудование от повреждения аномально высоким выходным напряжением.
Расположенным снизу корпуса блока питания специальным скрытым регулятором, возможна точная подстройка выходного напряжения в диапазоне от 13,3В до 14,5В.
