Технические характеристики ИПМ-И1323-BB
| Общие характеристики | |
|---|---|
| Напряжение от сети переменного тока, В | ~ 220-240 В, 50/60 Гц |
| Выходное напряжение постоянного тока, В | 13,8 + 0,5 В |
| Выходной ток (номинальный), А | 23 |
| Выходной ток (максимальный), А | 25 |
| Пульсации и шумы напряжения (среднеквадратичное значение) | <5 мВ |
| Пульсации и шумы напряжения (размах) | <50 мВ |
| Нестабильность выходного напряжения при изменении сетевого (при изменении ±10%) | <50 мВ |
| Нестабильность выходного напряжения при изменении нагрузки (при изменении 0~100%) | <100 мВ |
| Система охлаждения | Принудительное воздушное охлаждение вентилятором с регулируемой скоростью |
| Тип защиты | Защита от перегрузки; защита от короткого замыкания; защита от перенапряжений; тепловая защита |
| Габаритные размеры, мм | 181x63x190 |
| Вес, кг | 1,7 |
Комплектность ИПМ-И1323-BB
- Источник питания
- Упаковка
Блок питания ТАКТ ИПМ-И1323-BB – последняя разработка серии усовершенствованных импульсных стабилизированных источников вторичного электропитания с несколькими типами встроенных защит по току и напряжению. Серия ИПМ-И имеет высокую защищенность от излучаемых радиопомех, специально предназначена для обеспечения питания самых различных устройств, требующих стабилизированное питание в широком диапазоне мощностей с малыми пульсациями на выходе и низким уровнем радиоизлучений. Например, это могут быть стационарные, базовые и абонентские радиостанции, в том числе в составе навигационного радиооборудования, а также радиопередающее оборудование и системы связи ТАКТ. Полностью отвечают требованиям эксплуатации подразделениями силовых структур, предприятиями связи различных ведомств и широким кругом потребителей.
Отличительные особенности ИПМ-И1323-BB

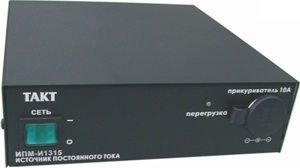

- Блоки питания выполнены в металлическом корпусе компактного размера, могут использоваться при настольном размещении и на полках в технологических шкафах, а также подвешиваться с помощью специальных креплений. Имеется гнездо-розетка автомобильного прикуривателя для подключения внешней нагрузки с током потребления до 10 А. Для защиты от перегрузки, короткого замыкания и тепловой защиты используется схема стабилизации тока. Встроенные защиты автоматически снижают выходное напряжение и ток источника питания до безопасного значения в случае возникновения короткого замыкания и перегрузки, а также когда избыточный ток превышает определенное максимально допустимое значение.
- При этом индикатор «Перегрузка» в рабочем состоянии горящий зеленым цветом, сигнализирует об этом. После устранения причин возникновения перегрузки, источник питания восстанавливает свою работу, и индикатор продолжает гореть зеленым цветом. Дополнительно источники питания имеют защиту от перенапряжений, позволяющую защитить подключенное оборудование от повреждения аномально высоким выходным напряжением.
- Расположенным снизу корпуса блока питания специальным скрытым регулятором, возможна точная подстройка выходного напряжения в диапазоне от 13,3 В до 14,5 В.
