Технические характеристики ИПМ-ЛИ1530
| Общие характеристики | |
|---|---|
| Напряжение от сети переменного тока | ~ 220 – 240 В, 50/60 Гц |
| Диапазон регулируемого выходного напряжения | 1–16 В |
| Диапазон регулируемого выходного тока | 0-30 A |
| Стабилизация напряжения, при изменении нагрузки от 0 до 100% | <50мВ |
| Стабилизация напряжения, при изменении напряжения сети от 170 до 264 В | <20мВ |
| Стабилизация напряжения, пульсации и шумы напряжения (среднеквадратичное значение) | <5мВ |
| Стабилизация напряжения, пульсации и шумы (размах) | <50 мВ |
| Стабилизация тока, при изменении нагрузки от 100 до 90% | <150 мА |
| Стабилизация тока, при изменении напряжения сети от 170 до 264 В | <50 мА |
| пульсации и шумы тока (среднеквадратичное значение) | <50 мА |
| Тип и погрешность измерительного прибора, Вольтметр | 3-разрядный светодиодный дисплей, ±0,2% |
| Тип и погрешность измерительного прибора, Амперметр | 3-разрядный светодиодный дисплей, ±0,2% |
| Ток потребления при полной нагрузке | 2,4 A |
| Частота преобразования | 65 – 85 кГц |
| Время переходного процесса (изменение нагрузки 50-100%) | 1,5 мс |
| Система охлаждения | Принудительное воздушное охлаждение вентилятором с регулируемой скоростью |
| Защита | Защита от перегрузки; защита от короткого замыкания (по постоянному току); защита от перенапряжений; тепловая защита |
| Отличительные особенности | 3 предварительно устанавливаемые значения выходного напряжения (определяемые пользователем); дистанционное управление с регулировкой напряжения, тока и отключением выхода |
| Габаритные размеры, мм | 200x90x215 |
| Вес | 2,6 кг |
Комплектность ИПМ-ЛИ1530
- Источник питания
- Инструкция
Блоки питания ТАКТ новой серии ИПМ-ЛИ – последняя разработка импульсных стабилизированных источников вторичного электропитания с регулируемым выходным напряжением и регулируемым ограничением по току, с несколькими типами встроенных защит. Источники питания серии ИПМ-ЛИ предназначены для работы в качестве источника постоянного напряжения или источника постоянного тока. Это позволяет широко применять и использовать их в качестве источников питания для лабораторных исследований; в телекоммуникационных, производственных испытаниях; в эксплуатационных испытаниях критичных к напряжению удаленных нагрузок; для подачи питания на схемы постоянного тока; для обеспечения питания самых различных устройств, в том числе стационарных, базовых и абонентских радиостанций. Необходимо соблюдать соответствие выходного тока источника питания требуемому для эксплуатации таких устройств.
Отличительные особенности ИПМ-ЛИ1530

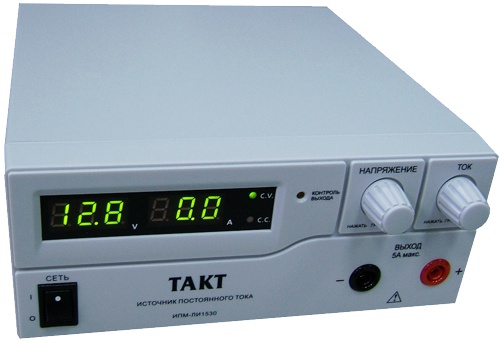

Блоки питания ИПМ-ЛИ1530 выполнены в горизонтальном корпусе компактного размера для настольного размещения. Они рассчитаны на ток нагрузки 30 А и выходное напряжение, регулируемое в пределах от 1 В до 16 В. На светодиодных индикаторах отображаются 3-разрядные значения выходного напряжения и тока, а также вся необходимая служебная информация.
На передней панели имеются: дополнительный выход для подключения внешней нагрузки с током потребления до 5 А; регуляторы установки выходного напряжения и ограничения по току. Источник питания находится в режиме стабилизации напряжения до тех пор, пока ток нагрузки не превысит предустановленного предельного значения тока. Когда ток нагрузки станет равным или превысит предустановленное предельное значение тока, источник питания автоматически перейдет в режим стабилизации тока. При снижении тока нагрузки ниже предустановленного предельного значения тока, источник питания возвратится в режим стабилизации напряжения. Блоки питания имеют режим с тремя предустановленными значениями выходного напряжения (P1/ P2/ P3), выбираемые с помощью переключателя расположенного на задней панели.
На задней панели также находится дополнительный разъем для дистанционного управления блоком питания: электронного отключения нагрузки от источника питания; подключение внешних источников напряжения или переменных резисторов для регулировка выходного напряжения и ограничения по току. Встроенные защиты от перегрузки автоматически снижают выходное напряжение и ток источника питания до безопасного значения в случае возникновения короткого замыкания и перегрузки. После устранения причин возникновения перегрузки, источник питания восстанавливает свою работу. Дополнительно источники питания имеют защиту от перенапряжений, позволяющую защищать подключенное оборудование от повреждения аномально высоким выходным напряжением.
Имеется принудительное воздушное охлаждение от встроенного вентилятора с регулируемой скоростью. При превышении температуры внутри блока питания заданного значения выходное напряжение и ток автоматически упадут до нуля. После того, как температура внутри блока питания понизится до рабочей, он автоматически включится и продолжит свою работу.
