Технические характеристики ИПМ-ЛИ2005
| Общие характеристики | |
|---|---|
| Напряжение от сети переменного тока (выбирается с помощью перемычки) | ~ 90-130 В / 180-240 В, 50/60 Гц |
| Диапазон регулируемого выходного напряжения | 1,0-20 В |
| Диапазон регулируемого выходного тока | 0-5 A |
| Стабилизация напряжения | <50 мВ |
| Стабилизация напряжения при изменении напряжения сети от 180 до 264 В | <20 мВ |
| Стабилизация напряжения, пульсации и шумы (среднеквадратичное значение) | <5 мВ |
| Стабилизация напряжения, пульсации и шумы (размах) | <30 мВ |
| Стабилизация тока, при изменении нагрузки от 10% до 100% | <20 мА |
| Стабилизация тока, при изменении напряжения сети от 180 до 264 В | <20 мА |
| Стабилизация тока, пульсации и шумы (размах) | <20 мА |
| Ток потребления от сети 220 В при полной нагрузке | 0,83 A |
| Частота преобразования | от 80 до 120 кГц |
| Коэффициент мощности | 0,68 |
| КПД при максимальной мощности | |
| Тип потенциометра для регулировки напряжения и тока | Проволочный |
| Тип и погрешность измерительного прибора, индикатор вольтметра и амперметра | 4-разрядный |
| Тип и погрешность измерительного прибора, погрешность вольтметра | ±1% |
| Тип и погрешность измерительного прибора, погрешность амперметра | ±1% |
| Тип защиты | Защита от перегрузки; защита от короткого замыкания (по постоянному току); защита от перенапряжений; тепловая защита |
| Система охлаждения | Естественная конвекция |
| Габаритные размеры, мм | 70x150x250 |
| Вес, кг | 2 |
Комплектность ИПМ-ЛИ2005
- Источник питания
- Инструкция
Блоки питания ТАКТ новой серии ИПМ-ЛИ – последняя разработка импульсных стабилизированных источников вторичного электропитания с регулируемым выходным напряжением и регулируемым ограничением по току, с несколькими типами встроенных защит. Источники питания серии ИПМ-ЛИ предназначены для работы в качестве источника постоянного напряжения или источника постоянного тока. Это позволяет широко применять и использовать их в качестве источников питания для лабораторных исследований; в телекоммуникациионных, производственных испытаниях; в эксплуатационных испытаниях критичных к напряжению удаленных нагрузок; для подачи питания на схемы постоянного тока; для обеспечения питания самых различных устройств, в том числе стационарных, базовых и абонентских радиостанций. Необходимо соблюдать соответствие выходного тока источника питания требуемому для эксплуатации таких устройств.
Отличительные особенности ИПМ-ЛИ2005

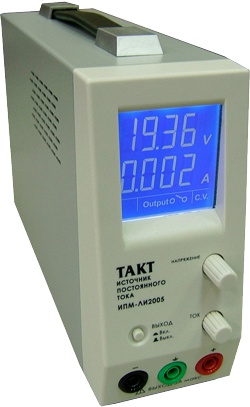

Блоки питания ИПМ-ЛИ2005 выполнены в вертикальном корпусе компактного размера, оснащенного ручкой для удобства переноски и размещения на столе. Они рассчитаны на ток нагрузки 5А и выходное напряжение, регулируемое в пределах от 1 В до 20 В. Большой ЖК-дисплей синего цвета отображает 4-разрядное значение выходного напряжения и тока, а также выводит всю необходимую служебную информацию. На передней панели имеются кнопка электронного отключения нагрузки от источника питания, регуляторы установки выходного напряжения и ограничения по току.
Источник питания находится в режиме стабилизации напряжения до тех пор, пока ток нагрузки не превысит предустановленного предельного значения тока. Когда ток нагрузки станет равным или превысит предустановленное предельное значение тока, источник питания автоматически перейдет в режим стабилизации тока. При снижении тока нагрузки ниже предустановленного предельного значения тока, источник питания возвратится в режим стабилизации напряжения. Встроенные защиты от перегрузки автоматически снижают выходное напряжение и ток источника питания до безопасного значения в случае возникновения короткого замыкания и перегрузки. После устранения причин возникновения перегрузки, источник питания восстанавливает свою работу.Дополнительно источники питания имеют защиту от перенапряжений, позволяющую защищать подключенное оборудование от повреждения аномально высоким выходным напряжением.
При превышении температуры внутри блока питания заданного значения выходное напряжение и ток автоматически упадут до нуля. После того, как температура внутри блока питания понизится до рабочей, он автоматически включится и продолжит свою работу.
