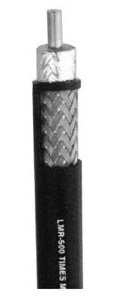

Технические характеристики LMR-500
| Модель кабеля | Назначение | Оболочка |
|---|---|---|
| LMR-500 | Стандартный кабель для использования вне помещений | Полиэтилен |
| LMR-500-DB | Водозащищенный кабель | Полиэтилен |
| LMR-500-FR | Огнезащитный (CATVR) | Non-Halogen |
| LMR-500-UltraFlex | Ультрагибкий кабель | TPE |
| Механические характеристики | |
|---|---|
| Минимальный радиус изгиба | 31.8 мм |
| Изгибающий момент | 2.37 Нм |
| Вес | 0.14 кг/м |
| Допустимое продольное усилие | 118.0 кг |
| Устойчивость к поперечному усилию (плоские поверхности) | 0.89 кг/мм |
| Конструктивные характеристики | ||
|---|---|---|
| Деталь | Материал | Диаметр | Центральный проводник | Омедненный алюминий | 3.61 мм |
| Диэлектрик | Вспененный полиэтилен | 9.40 мм |
| Внешний проводник | Алюминиевая лента | 9.55 мм |
| Внешняя оплетка | Луженая медь | 10.29 мм |
| Стандартное внешнее покрытие | Черный полиэтилен | 12.70 мм |
| Допустимые условия окружающей среды | |
|---|---|
| Рабочий диапазон температур | -40...+85°C |
| Диапазон температур при хранении | -70...+85°C |
| Электрические характеристики | ||
|---|---|---|
| Граничная частота | 12.6 ГГц | |
| Коэффициент укорочения | 0.86 | |
| Пробивное напряжение | 3000 V | |
| Пиковая мощность | 22 кВт | |
| Сопротивление постоянному току: | ||
| Центральный проводник | 2.69 ом/км | |
| Оплетка | 4.17 ом/км | |
| Напряжение пробоя оболочки | 8,000 VRMS | |
| Емкость | 77.4 пФ/м | |
| Индуктивность | 0.19 мкГн/м | |
| Экранировка | больше 90 дБ | |
| Фазовая стабильность | меньше 10 * 10-6/°C |
| Частота затухания | ||
|---|---|---|
| Частота, МГц | Затухание, дБ/100м | Средняя мощность | 30 МГц | 1.8 | 4.4 кВт |
| 50 МГц | 2.3 | 3.4 кВт |
| 150 МГц | 4.0 | 1.9 кВт |
| 220 МГц | 4.9 | 1.6 кВт |
| 450 МГц | 7.1 | 1.09 кВт |
| 900 МГц | 10.3 | 0.75 кВт |
| 1,500 МГц | 13.6 | 0.57 кВт |
| 1,800 МГц | 15.0 | 0.52 кВт |
| 2,000 МГц | 15.9 | 0.49 кВт |
| 2,500 МГц | 18.0 | 0.43 кВт |
| Потери dB на 30 метров на частоте МГц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Модель | Описание | Диаметр, мм | 40 | 160 | 300 | 450 | 900 | 1200 | |
| LMR-500 | Стандартный | 12,7 | 0,54 | 1,22 | 1,75 | 2,17 | 3,13 | 5,3 | |
| LMR-500DB | Водонепроницаемый | 12,7 | 0,54 | 1,22 | 1,75 | 2,17 | 3,13 | 5,3 | |
| LMR-500FR | Огнестойкий | 12,7 | 0,54 | 1,22 | 1,75 | 2,17 | 3,13 | 5,3 | |
| LMR-500U | Ультрагибкий | 12,7 | 0,54 | 1,22 | 1,75 | 2,17 | 3,13 | 5,3 |
Комплектность LMR-500
- Кабель
- Упаковка
Имея минимальный радиус изгиба 32 мм, кабель LMR-500 не создает значительных проблем при прокладке в самых труднодоступных местах. Использование наружного экрана из алюминиевой ленты обеспечивает великолепную гибкость по сравнению с кабелями, экранированными гофрированным или гладким медным листом.
Низкие потери: LMR-500 имеет самые низкие потери из всех 1/2” кабелей гибкого типа. Это достигнуто благодаря использованию вспененного под высоким давлением диэлектрика с закрытыми порами и сплошной экранировки алюминиевой лентой. Высокое качество экранировки обеспечивает потери, сопоставимые с потерями в 1/2” кабелях с гофрированным экраном.
Защита от неблагоприятных погодных условий: Внешняя оболочка из стойкого к ультрафиолету черного полиэтилена делает кабель прочным и устойчивым к всему спектру климатических условий. Версия DB дополнительно содержит материал, предотвращающий миграцию воды по наружной оплетке, что эффективно защищает кабель от влаги и предотвращает коррозию даже в случае небольших повреждений наружной оболочки. Кабель выпускается с различными типами наружной оболочки, что позволяет использовать его в условиях, предъявляющих специальные требования.
Экранировка: Наружный экран из приваренной к вспененному диэлектрику алюминиевой ленты обеспечивает экранировку более 90 дБ (взаимная изоляция совместно проложенных кабелей более 180 dB).
Фазовая стабильность: Монолитная структура и вспененный диэлектрик кабелей серии LMR обеспечивает великолепную стабильность фазового сдвига как при изменении температуры, так и при изгибе.
Идеально подходит для
- Переходных кабелей в системах связи
- Антенных фидеров умеренной длины
- Любого применения, требующего легко прокладываемого коаксиального кабеля с малыми потерями
