Характеристики Racio Antenna 10D-FB PE
| Конструктив | ||
|---|---|---|
| Центральный проводник | Чистая медь (BC) | 3,5 мм |
| Диэлектрик | Вспененный полиэтилен (FPE) | 9,5 мм |
| Внутренний проводник | Двухсторонняя фольга (Double Foil, DF) | 9,85 мм |
| Внутренний проводник | Луженая медь (TC), плотность 95%, 24*9*0,18 мм | 10,6 мм |
| Оболочка | Полиэтилен (PE) | 13,1 мм |
| Механические характеристики | |
|---|---|
| Минимальный радиус изгиба (однократно) | 65 мм |
| Минимальный радиус изгиба (многократно) | 260 мм |
| Усилие на разрыв | 148 кг |
| Вес | 225 кг/км |
| Диапазон рабочих температур | -60 +70 °C |
| Цвет наружной оболочки | Черный |
| Электрические характеристики | |
|---|---|
| Волновое сопротивление | 50±2 Ом |
| Коэффициент укорочения | 1,22 |
| Погонная емкость | 81,5 пФ/м |
| Сопротивление изоляции | 1000 МOм*км |
| Напряжение пробоя оболочки | 8000 В |
| Эффективность экранирования | 90 дБ |
| Сопротивление по постоянному току | Внутренняя – 1,8 Ом/км, Внешняя – 5,3 Ом/км |
| Диэлектрическая проницаемость | 1,49 |
| Данные по затуханию | |||
|---|---|---|---|
| Частота, МГц | Затухание, дБ/100м | Частота, МГц | Затухание, дБ/100м |
| 50 | 2,1 | 1200 | 12,0 |
| 150 | 3,7 | 1800 | 15,1 |
| 450 | 7,1 | 1900 | 15,6 |
| 800 | 9,1 | 2450 | 18,3 |
| 900 | 10,3 | 6000 | 30 |
Комплектность Racio Antenna 10D-FB PE
- Кабель
- Упаковка

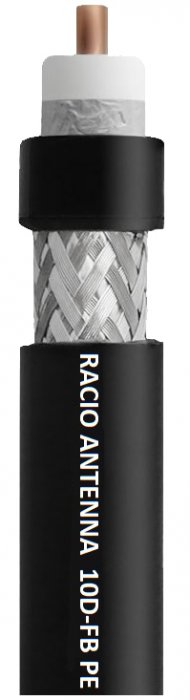

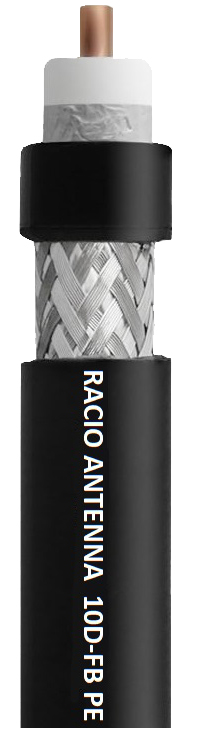

Racio Antenna 10D-FB PE - высококачественный коаксиальный кабель 50 Ом, класса «Heavy Duty Super Loss Base Coax» предназначен для антенных трасс, изготовлен с применением технологии PEEG (физически вспененным диэлектриком), что наиболее полно отвечает требованиям для построения современных систем радиосвязи.
Отличные показатели по коэффициенту затухания, невосприимчивость к влаге, стойкость к УФ излучению и целый ряд других достоинств, делает этот ВЧ кабель достойным внимания профессионалов.
Центральная жила из чистой меди, оболочка из материала, стойкого к ультрафиолетовому излучению и многое другое, позволяют использовать его в сложных климатических условиях. Кабель обладает очень малыми потерями и высококлассными характеристиками, что делает его незаменимым для профессионального использования.
