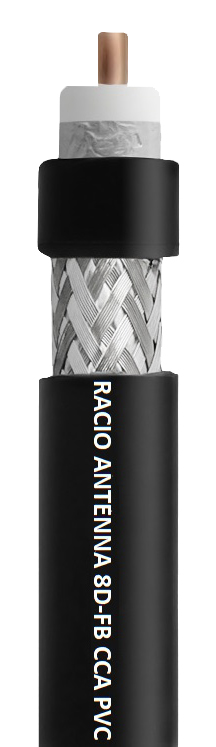

Характеристики Racio Antenna 8D-FB CCA PVC
| Конструктив | ||
|---|---|---|
| Центральный проводник | Омедненный плакированный алюминий (ССА) | 2,6 мм |
| Диэлектрик | Вспененный полиэтилен (FPE) | 7,5 мм |
| Внутренний проводник | Двухсторонняя фольга (Double Foil, DF) | 7,8 мм |
| Внутренний проводник | Луженая медь (TC), плотность 93%, 24*7*0,16 мм | 8,8 мм |
| Оболочка | Поливинилхлорид (PVC) | 11,1 мм |
| Механические характеристики | |
|---|---|
| Минимальный радиус изгиба (однократно) | 28 мм |
| Минимальный радиус изгиба (многократно) | 110 мм |
| Усилие на разрыв | 74,7 кг |
| Вес | 34,02 кг/км |
| Диапазон рабочих температур | -40 +70 °C |
| Цвет наружной оболочки | Черный |
| Электрические характеристики | |
|---|---|
| Волновое сопротивление | 50±2 Ом |
| Коэффициент укорочения | 1,27 |
| Погонная емкость | 84,7 пФ/м |
| Сопротивление изоляции | 1000 МOм*км |
| Напряжение пробоя оболочки | 8000 В |
| Эффективность экранирования | 90 дБ |
| Сопротивление по постоянному току | Внутренняя – 2,86 Ом/км, Внешняя – 9,25 Ом/км |
| Диэлектрическая проницаемость | 1,61 |
| Данные по затуханию | |||
|---|---|---|---|
| Частота, МГц | Затухание, дБ/100м | Частота, МГц | Затухание, дБ/100м |
| 150 | 4,8 | 1200 | 16,1 |
| 450 | 9,2 | 1800 | 21,0 |
| 800 | 12,7 | 1900 | 21,7 |
| 900 | 13,6 | 2450 | 25,1 |
Комплектность Racio Antenna 8D-FB CCA PVC
- Кабель
- Упаковка
Racio Antenna 8D-FB CCA PVC - коаксиальный кабель 50 Ом, класса «High» предназначен для профессионального использования в диапазоне 150-2500 МГц и выше (до 6000 МГц), изготовлен с применением технологии PEEG (физически вспененным диэлектриком), что наиболее полно отвечает требованиям для построения современных систем радиосвязи.
Отличные показатели по коэффициенту затухания, невосприимчивость к влаге, стойкость к УФ излучению и целый ряд других достоинств, делает этот ВЧ кабель достойным внимания профессионалов.
Увеличенное объемное содержание меди в центральном проводнике (не менее 15%) обеспечивает высокую пластичность этому кабелю, а из-за того, что центральная жила произведена из омедненного плакированного алюминия, Вы получаете ощутимую экономию средств без потери качества связи.
