Характеристики
Характеристики Racio Antenna RF-400
| Конструктив | ||
|---|---|---|
| Центральный проводник | Омеднённый алюминий, 1 жила | 2,74 мм |
| Диэлектрик | Вспененный полиэтилен | 7,24 мм |
| Внешний проводник | Фольга алюминиевая | 7,40 мм |
| Внешний проводник | Лужённая медь, плотность 95%, 24х8х0,15 мм | 8,10 мм |
| Оболочка | Полиэтилен средней плотности | 10,30 мм |
| Механические характеристики | |
|---|---|
| Минимальный радиус изгиба (однократно) | 25,4 мм |
| Минимальный радиус изгиба (многократно) | 101,6 мм |
| Вес | 97,163 кг/км |
| Температура эксплуатации | от -40°C до +85°C |
| Температура монтажа | от -40°C до +85°C |
| Температура хранения | от -70°C до +85°C |
| Цвет наружной оболочки | Черный |
| Электрические характеристики | |
|---|---|
| Волновое сопротивление | 50±2 Ом |
| Коэффициент укорочения | 0,8 |
| Сопротивление изоляции | 5000 МОм/км |
| Напряжение пробоя оболочки | 8000 В |
| Эффективность экранирования | Более 90дБ |
| Сопротивление по постоянному току | Внутренняя – 4,6 Ом/км, Внешняя – 5,4 Ом/км |
| Диэлектрическая проницаемость | 1,6 |
| Данные по затуханию | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота (МГц) | 100 | 150 | 200 | 400 | 450 | 800 | 900 | 1200 | 1500 |
| Затухание дБ на 100 м | 4,30 | 5,00 | 5,70 | 8,20 | 8,85 | 13,7 | 14,48 | 18,31 | 22,18 |
| Средняя мощность Вт | 1590 | 1470 | 1270 | 890 | 830 | 630 | 580 | 475 | 440 |
Комплектация
Комплектность Racio Antenna RF-400
- Кабель
- Упаковка
Описание

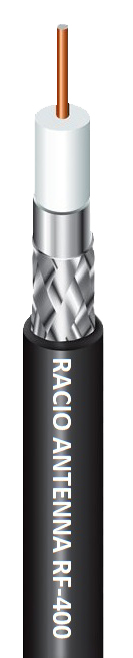

Racio Antenna RF-400 применяется для передачи магистральных высокочастотных сигналов, является незаменимым в сфере телекоммуникаций. Данный кабель представляет собой объединение двух проводников – внутреннего и внешнего, которые расположены соосно и разделены изоляцией.
Центральный проводник состоит из цельного омеднённого алюминиевого провода, окруженного изоляцией из вспененного полиэтилена.
Гибкий кабель с очень малыми потерями идеально подходит для изготовления антенных трасс небольшой протяжённости.
Экран (внешний проводник) состоит из фольги и оплётки из лужённой меди. Внешняя изоляция изготовлена из полиэтилена средней плотности.
