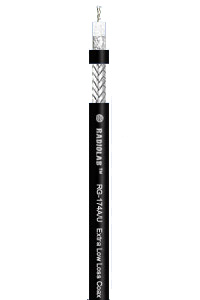

Технические характеристики RG-174A/U PVC
| Характеристики | |
|---|---|
| Погонная емкость Характеристики |
92,16 пФ/м |
| Коэффициент укорочения Характеристики |
1,38 |
| Диаметр центрального проводника Характеристики |
0.48 мм |
| Материал проводника Характеристики |
CCS |
| Диаметр диэлектрика Характеристики |
1.52 мм |
| Материал диэлектрика Характеристики |
XLPE |
| Плотность оплетки Характеристики |
95 % |
| Материал оплетки Характеристики |
TC |
| Оболочка Характеристики |
12,55 мм |
| Материал оболочки Характеристики |
PVC |
Таблица затухания
| Частота МГц | 50 | 150 | 450 | 900 | 1200 | 1800 | 3000 |
|---|---|---|---|---|---|---|---|
| дБ/100 м Частота МГц |
19 50 |
34.3 150 |
66.7 450 |
101.7 900 |
119.9 1200 |
146.7 1800 |
194.3 3000 |
| Мощность средн., кВт Частота МГц |
0.195 50 |
0.145 150 |
0.115 450 |
0.105 900 |
0.09 1200 |
0.065 1800 |
0.045 3000 |
Комплектность кабеля RG-174A/U PVC
- Кабель
- Упаковка
Высококачественный коаксиальный кабель RG-174 A/U, в отличие от множества аналогов, изготовлен с использованием диэлектрика из так называемого пероксидно сшитого полиэтилена (cross-linked polyethilene - XLPE). Этот материал из-за особенностей молекулярной структуры менее подвержен старению, чем традиционно применяемый полиэтилен, практически не усаживается при пайке кабеля (температура пайки до 250 °С), что предотвращает смещение центральной жилы и замыкание на оплетку при нагреве. ВЧ кабель также характеризуется пониженным затуханием и весьма стабильным значением КСВ (меньше 1.2) в широком диапазоне частот. Для наилучшего экранирования в кабеле присутствует слой алюминиевой фольги. ВЧ кабель RG-174 A/U является достойной альтернативой более дорогому LMR-100.
