Технические характеристики Motorola MTR3000
| Общие характеристики | |
|---|---|
| Диапазон рабочих частот, МГц | 136-174 |
| Выходная мощность, Вт | до 100 |
| Межканальное расстояние, кГц | 12.5/15/20/25/30 |
| Количество каналов | 16 |
| Модуляция | FM и 4FSK |
| Антенные разъемы | N (розетка) |
| Диапазон рабочих частот, С | -30...+60 |
| Габаритные размеры, мм | 133х483х419 |
| Вес, кг | 19 |
| Характеристики приемника | |
| Частоты, МГц | 146-174, 403-410, 417-422, 433-450, 469-470 |
| Чувствительность по аналоговому сигналу | (12 дБ SINAD) 0,30 мкВ (станд. 0,22 мкВ) |
| Цифровая чувствительность, 5% BER | 0,30 мкВ (станд. 0,20 мкВ) |
| Разнос частот сигнала, кГц | 2 / 1 |
| Устранение интермодуляционных искажений 25 кГц и 12,5 кГц | 85 дБ |
| Подавление ложных сигналов и помех по зеркальному каналу | 85 дБ (станд. 95 дБ) |
| Чувствительность звукового канала | +1,-3 дБ от 6 дБ на октаву частотной коррекции; 300-3000 Гц, база для отсчета — 1000 Гц на линейном выходе |
| Входной импеданс РЧ | 50 Ом |
| Характеристики передатчика | |
| Частоты, МГц | 146-174, 403-410, 417-422, 433-450, 469-470 |
| Выходная мощность (непрерывная работа) | 8-40 Вт 8-60 Вт |
| Выходной импеданс, Ом | 50 |
| Подавление интермодуляционных искажений, дБ | 55 |
| Максимальное отклонение (относительное стандартное отклонение), кГц | ±5 / ±2,5 |
| Стабильность частоты (для колебаний температуры и старения системы) | 1,5 ppm/внешн. источник (опционально) |
Комплектность Motorola MTR3000
- Ретранслятор
- Кабель питания
- Инструкция

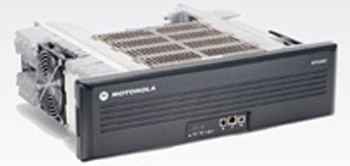

Мощный ретранслятор Motorola MTR3000 выполняет функции базовой станции. Модель может работать как в аналоговом, так и в цифровом режиме, автоматически переключаясь в нужный формат, что существенно повышает эффективность ее работы.
Цифровые системы MotoTRBO Conventional, IP Site Connect, Capacity Plus и Connect Plus позволяют существенно расширить зону покрытия, повысить эффективность использования спектра, встроенных приложений и голосовой связи.
Устройство поддерживает 16 каналов в диапазонах частот 146-174 МГц (VHF) и 403-470 МГц (UHF). При выходной мощности 100 Вт репитер осуществляет 100%-ный рабочий цикл.
Функциональные особенности Motorola MTR3000
- Удвоение вызывной мощности за счет деления канала на 2 временных интервала;
- Одновременная работа 2-х параллельных каналов;
- Автоматическое переключение между аналоговым и цифровым режимами;
- Базовое и улучшенное шифрование (в цифровом режиме);
- Разнос каналов – 12,5 и 25 кГц;
- Функция Digital Telephone Interconnect обеспечивает обмен сообщениями между репитером, городскими и мобильными телефонами.
Комплект поставки состоит из ретранслятора и кабеля питания. Motorola MTR3000 предназначен для работы в экстремальных условиях и имеет класс защиты, превышающий требования стандартов MIL STD 810 и IP54.
