Технические характеристики Racio RD3000 UHF
| Общие характеристики | |
|---|---|
| Диапазон частот, МГц | 403 - 470 |
| Количество каналов | 100 |
| Стабильность частоты, ppm | 2,5 |
| Рабочее напряжение | 220 В ± 15 % переменного тока 13 В ± 15 % постоянного тока |
| Температура работы, °С | от -30 до 60 |
| Габариты, мм | 133x483x330 |
| Вес, г | 16000 |
| Характеристики приёмника | |
| Чувствительность, мкВ | 0,25 (12 дБ SINAD) |
| Избирательность по побочным каналам, дБ | 60 при 12,5 кГц 70 при 25 кГц |
| Чувствительность (цифра), мкВ | 0,22 мкВ/-120 дБм 0,35 мкВ/120 дБм |
| Коэффициент нелинейных искажений | ≤5% |
| Паразитные излучения | ~45 дБ при 25 кГц/ ~40 кГц при 12,5 кГц |
| Характеристики передатчика | |
| Выходная мощность, Вт | 40 |
| Волновое сопротивление тракта АФУ, Ом | 50 |
| Уровень паразитных излучений | -36d8m < 1 ГГц - 30 дБм > 1 ГГц |
| Тип модуляции | 16k 4FSK (цифровой) |
| Коэффициент нелинейных искажений | ≤5% |
| Цифровой протокол | ETSI-TS102 361-1,-2,-3 |
Комплектность Racio RD3000
- Ретранслятор
- Кабель питания
- Кабель для программирования
- Разъём для подключения внешнего блока питания 13,8 В
- Руководство пользователя

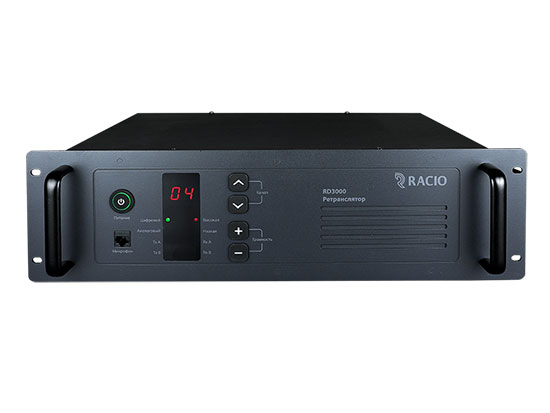

Профессиональный цифро-аналоговый ретранслятор Racio RD3000 UHF – это эффективное средство для увеличения уверенной зоны покрытия портативных и автомобильных радиостанций, работающих в UHF (403 - 470 МГц) диапазоне. Поддержка стандартов DMR Tier I и DMR Tier II даёт большие возможности по шифрованию и маскировке переговоров от прослушивания. Ретранслятор имеет возможность установки в телекоммуникационную стойку (шкаф) 19" дюймов. Для этого на лицевой панели корпуса предусмотрены четыре крепежных отверстия. Размер корпуса ретранслятора: 3U (три юнита).
Ретранслятор Racio RD3000 оснащен встроенным источником питания и может работать от сети 220 В. Также возможно подключение к сети бортового напряжения 12 В.
В комплект поставки входит интегрированный дуплексный фильтр. При необходимости его можно заменить на внешний и запрограммировать оборудование на индивидуальные (выделенные) радиочастоты.
Racio RD3000 UHF предназначен для эксплуатации в отапливаемых помещениях. Для использования ретранслятора в неотапливаемых помещениях и на открытом воздухе его необходимо размещать в термошкафу (не входит в комплект поставки).
Технические особенности Racio RD3000 UHF
- Поддержка стандартов DMR Tier I и DMR Tier II;
- Работа в смешанном режиме;
- Возможность установки в 19” стойку;
- Наличие встроенного источника питания;
- Наличие интегрированного дуплексного фильтра.
