Технические характеристики ТАКТ-Р161 П23/П45
| Общие характеристики | |
|---|---|
| Диапазон частот, МГц | 136-174 / 400-470 |
| Количество каналов | 16 |
| Шаг сетки частот, кГц | 12,5 / 25 |
| Напряжение питания, В | 13,6 |
| Диапазон рабочих температур,°С | от -30 до +60 |
| Вес, кг | 8,5 |
| Размеры, мм | 483x88x375 |
| Характеристики приёмника | |
| Чувствительность приемника в аналоговом режиме, мкВ | 0,3 (12 дБ SINAD) / 0,22 (12 дБ SINAD) / 0,4 (20 дБ SINAD) |
| Чувствительность приемника в цифровом режиме, мкВ | 0,3 (BER 5%) |
| Избирательность по соседнему каналу, дБ | 75 при 25 кГц / 65 при 12,5 кГц |
| Коэффициент нелинейных искажений, дБ | ≤3 |
| Номинальная мощность аудиосигнала, Вт | 0,5 |
| Характеристики передатчика | |
| Выходная мощность, Вт | VHF: 50 / 25; UHF: 45 / 25 |
| Цифровая модуляция 4FSK | Только данные: 7K60FXD при 12,5 кГц / данные и голос: 7K60FXW при 12,5 кГц |
| Уровень побочных излучений в цифровом режиме, дБм | -36 < 1 ГГц / -30 > 1 ГГц |
| Искажение аудиосигнала, % | ≤3 |
Комплектность ТАКТ-Р161 П23/П45
- Ретранслятор
- Кабель питания
- Инструкция

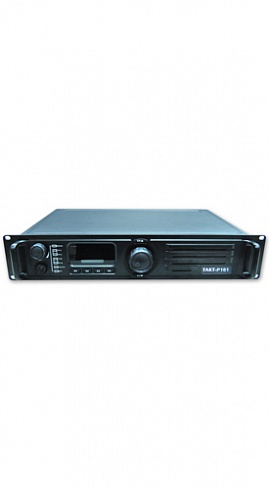

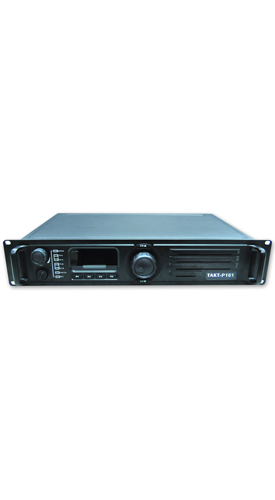

Ретранслятор ТАКТ-Р161 П23/П45 – профессиональное устройство стандарта DMR, применяемое для организации систем радиосвязи как в аналоговом, так и в цифровом режиме. Переключение между режимами производится автоматически, что исключает ухудшение качества связи и временные потери. ТАКТ-Р161 П23/П45 использует протокол TDMA, посредством которого на каждом канале организуются два временных слота, что позволяет удвоить возможности доступного частотного ресурса.
Ретранслятор построен на металлическом шасси, выполняющем функцию охлаждающего радиатора. Эффективная система теплоотведения позволяет ТАКТ-Р161 П23/П45 функционировать на максимальной выходной мощности (50/45 Вт) в 100%-ном рабочем цикле.
Ретранслятор может устанавливаться в стандартную 19-дюймовую стойку, крепиться кронштейнами на стену или использоваться в настольном положении.
Основная информация по ТАКТ-Р161 П23/П45
- Диапазон частот: 136-174 МГц (для ТАКТ-Р161 П23) или 400-470 МГц (для ТАКТ-Р161 П45);
- Количество каналов: 32;
- Выходная мощность: 50/25 Вт (VHF), 45/25 Вт (UHF);
- Шаг сетки частот: 25/12,5 кГц;
- Напряжение питания: 13,6 В.
Доступные функции ТАКТ-Р161 П23/П45
- Скремблирование;
- Поддержка аналоговой и цифровой связи;
- Возможность применения в качестве базовой радиостанции;
- IP соединение;
- Дистанционный контроль состояния ретранслятора.
Профессиональный ретранслятор ТАКТ-Р161 П23/П45 прошел процедуру сертификации в системе ГОСТ Р и ведомственных нормативов, в т. ч. МВД. Устройство используется для организации конвенциональных и транкинговых систем для связи сотрудников и подразделений силовых и правоохранительных структур.
