Технические характеристики Vertex EVX-R70
| Общие характеристики | |
|---|---|
| Диапазон частот, МГц | VHF: 136-174; UHF: 403-470, 450-527 |
| Количество каналов | 16 |
| Диапазон рабочих температур, °C | от -30 до +60 |
| Размер, мм | 132,6x482,6x296,5 |
| Вес, кг | 14 |
| Шаг сетки каналов, кГц | 25 / 12,5 |
| Напряжение питания, В | 100 – 240 перем. тока (13,5 В пост. тока) |
| Стабильность частоты | ±0,5 ppm |
| Чувствительность | Аналоговая, 12 дБ SINAD: 0,3 мкВ 0,22 мкВ станд. Цифровая, 5% BER: 0,3 мкВ |
| Искажение звука | 3% (стандартное) |
| Выходная мощность, Вт | ОВЧ: 1–25, 25–45; УВЧ: 403–470, 1–25, 25–40, 450 – 527 МГц: 1–40 |
| Модуляция | Аналоговый режим: 16K0F3E / 11K0F3E Цифровая модуляция 4FSK: 12,5 кГц, только передача данных: 7K60FXD 12,4 кГц, передача данных и голосовая связь: 7K60FXE |
| Потребление | Режим ожидания: 1 A (1 А пост. тока, станд.) Передача при низкой мощности: 3 A (7,5 А пост. тока, станд.) Передача при высокой мощности: 4 A (12 А пост. тока, станд.) |
| Рабочий цикл | 100% |
| Цифровой протокол | ETSI TS 102 361-1, -2, -3 |
| Температура хранения, °C | от –40 до +85 |
| Перекрестная модуляция, дБ | ОВЧ: 78. УВЧ: 75 |
Комплектность Vertex EVX-R70
- Ретранслятор
- Комплект для монтажа
- Инструкция

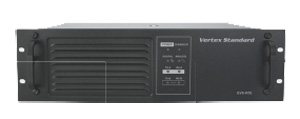

Vertex Standard EVX-R70 – цифровой репитер на базе цифрового протокола DMR. Устройство совместимо с аналоговыми моделями приемо-передающих устройств и может переключаться с цифрового на аналоговый способ обработки сигнала. Использование смешанного режима повышает гибкость систем радиосвязи и позволяет пользователям обновлять имеющееся оборудование поэтапно, по мере готовности.
Прибор работает с использованием цифровой технологии TDMA, которая позволяет обслуживать большее количество групп и вызовов без расходов на приобретение дополнительных лицензий, а также почти в два раза сокращает расход батареи.
Репитер поддерживает работу 16 каналов в VHF и UHF диапазонах. Устройство работает со 100%-ной нагрузкой на мощности 40 Вт в UHF и 45 Вт в VHF диапазоне.
Функциональные особенности EVX-R70:
- Встроенный блок питания;
- Возможность подключения резервной батареи в случае отказа основного источника питания;
- Светодиодные индикаторы режима работы репитера;
- Возможность подключения аксессуаров через 26-контактный разъем;
- Цифровое кодирование речи.
Ретранслятор Vertex Standard EVX-R70 монтируется в 19-дюймовую стойку. Прибор поставляется в комплекте с кабелем питания.
