Технические характеристики рации Vertex Standard EVX-531
| Общие характеристики | |
|---|---|
| Диапазон частот, МГц |
ОВЧ (VHF): 146-174 МГц
УВЧ (UHF): 403-470 МГц / 450-512 МГц
|
| Количество каналов | 16 |
| Разнесение каналов, кГц | 12,5 / 20 / 25 кГц |
| Напряжение источника питания, В | 100-240 переменного тока (13,6 постоянного тока) |
| Потребляемый ток, А |
В режиме ожидания: 1 (1 постоянного тока – типовое значение)
Передача с низкой мощностью: 3 (7,5 постоянного тока – типовое значение)
Передача с высокой мощностью: 4 (12 постоянного тока – типовое значение)
|
| Диапазон рабочих температур, °С | От -30 до +60 |
| Стабильность частоты, ppm | ±0,5 |
| Рабочий цикл, % | 100 |
| Габариты, мм | 132,6x482,6x296,5 |
| Масса (приблизительно), кг | 14 |
| Характеристики приёмника | |
| Чувствительность, мкВ |
В аналоговом режиме при 12 дБ SINAD (сигнал плюс шум, плюс искажение): 0,3 0,22 (типовое значение)
В цифровом режиме: при BER 5%: 0,3
|
| Избирательность по соседнему каналу, дБ |
TIA603:
ОВЧ (VHF): 65 при 12,5 кГц, 80 при 25 кГц
УВЧ (UHF): 65 при 12,5 кГц, 75 при 25 кГц
TIA603C:
ОВЧ (VHF): 50 при 12,5 кГц, 80 при 25 кГц
УВЧ (UHF): 50 при 12,5 кГц, 75 при 25 кГц
|
| Перекрестные искажения, дБ |
ОВЧ (VHF): 78
УВЧ (UHF): 75
|
| Подавление ложных сигналов и помех по зеркальному каналу, дБ |
ОВЧ (VHF): 80
УВЧ (UHF): 75
|
| Искажение звука | 3% (типовое значение) |
| Помехи и шумы, дБ |
-40 при 12,5 кГц
-45 при 25 кГц
|
| Кондуктивное побочное излучение, дБм | -57 |
| Характеристики передатчика | |
| Выходная мощность, Вт |
ОВЧ (VHF) / 146-174 МГц: 1-25, 25-45
УВЧ (UHF) / 403-470 МГц: 1-25, 25-40
УВЧ (UHF) / 450-512 МГц: 1-40
|
| Ограничение модуляции, кГц |
ОВЧ (VHF): ± 2,5 при 12,5 кГц
УВЧ (UHF): ± 5,0 при 25 кГц
|
| Кондуктивное излучение, дБм |
ОВЧ (VHF): -36 < 1 ГГц
УВЧ (UHF): -30 > 1 ГГц
|
| ЧМ помехи и шумы, дБ |
ОВЧ (VHF): -40 при 12,5 кГц
УВЧ (UHF): -45 при 25 кГц
|
| Мощность по соседнему каналу, дБ |
ОВЧ (VHF): 60 при 12,5 кГц
УВЧ (UHF): 70 при 25 кГц
|
| Искажение звука, % | 3 |
| ЧМ модуляция | 11K0F3E, 16K0F3E |
| Цифровая модуляция 4FSK |
Только для данных на 12,5 кГц: 7K60FXD
Для данных и речи на 12,5 кГц: 7K60FXE
|
| Цифровой протокол | ETSI TS 102 361-1, -2, -3 |
Комплектность Vertex VXD-R70
- Ретранслятор
- Кабель питания
- Инструкция

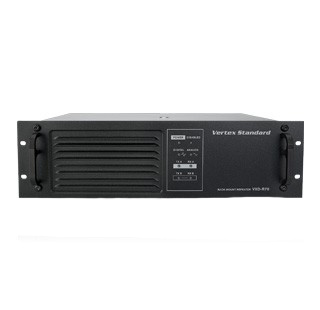

Цифровой ретранслятор стоечного типа Vertex Standard VXD-R70 совместим с большинством аналоговых устройств связи. При его помощи пользователи могут создавать гибкие коммуникационные системы с использованием моделей обоих типов, что позволяет осуществлять поэтапный переход на современные стандарты. Такой подход к переоснащению обеспечивает пользователям наибольшую эффективность финансовых вложений.
Репитер поддерживает работу 16 каналов в диапазонах VHF (146-174 МГц) и UHF (403-470, 450-512 МГц). Выходная мощность устройства составляет 45 Вт в диапазоне VHF и 40 Вт в UHF при 100%-ной нагрузке. Ретранслятор Vertex Standard VXD-R70 получает питание от встроенной батареи. При отказе постоянного источника питания в строй вступает внешний резервный источник, для подключения которого предусмотрен специальный разъем. Наличие запасного аккумулятора обеспечивает непрерывную работу устройства.
Функциональные особенности VertexVXD-R70
- Использование технологии TDMA для увеличения пропускной способности каналов и экономии заряда;
- 26-контактный разъем для подключения аксессуаров;
- Цветовые индикаторы для мониторинга режима работы репитера.
Ретранслятор Vertex Standard VXD-R70 устанавливается в 19-дюймовую стойку. В комплект поставки входит также кабель питания (220 В).
