Технические характеристики Icom IC-PW1
| Общие характеристики | |
|---|---|
| Частотное покрытие, МГц | 1.800 - 1.999 / 3.500 - 3.999 / 7.000 - 7.300 / 10.100 - 10.150 / 14.000 - 14.350 / 18.068 - 18.168 / 21.000 - 21.450 / 24.890 - 24.990 / 28.000 - 29.700 / 50.000 - 54.000 |
| Потребляемая мощность, А | Менее 15 (макс. выходная мощность при 200 В) / менее 20 (макс. выходная мощность при 100 В) |
| Напряжение питания, В | 180 - 264 |
| Побочные излучения, дБ | Менее - 60 (на диапазонах ВЧ) / менее - 70 ( 50 МГц) |
| Подводимая мощность, Вт | Максимум 100 |
| Диапазон рабочих температур, °С | -10 – +40 |
| Характеристики антенного тюнера | |
| Диапазон согласуемых сопротивлений, Ом | 16.7 - 150 (на диапазонах ВЧ) / 20.0 - 125 (50 МГц) |
| Мин. требуемая мощность на входе, Вт | 60 |
| Вносимые потери, дБ | Менее 1 (после настройки) |
| Точность автоматической настройки | КСВ 1.5 : 1 или менее |
Комплектность Icom IC-PW1
- Усилитель
- Выносная панель
- Инструкция по эксплуатации
- Кабель питания
- Упаковка

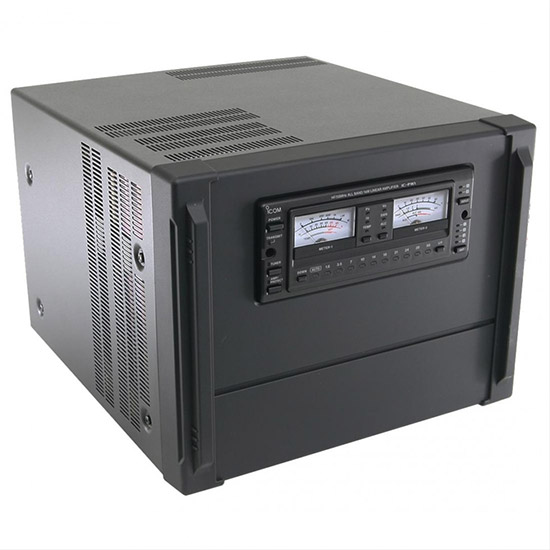

Линейный усилитель Icom IC-PW1 с выходной мощностью 1 кВт для работы в любительском диапазоне частот от 1,8 до 50 МГц. Устройство применяется для организации дальней связи и в соревнованиях радиолюбителей.
Компактный корпус кубической формы содержит собственно усилитель мощности, блок питания, антенный тюнер на 4 антенны и модуль управления. Общий вес Icom IC-PW1 составляет 25 кг.
Управление усилителем производится со съемного пульта, который отделяется от усилителя и выносится на расстояние до 3-х метров. Пульт управления Icom IC-PW1 можно разместить на столе, а сам прибор опустить вниз – так решается проблема нехватки рабочего места. Переключение диапазонов производится с помощью клавиш «Up/Down» или путем перевода прибора в режим работы «AUTO», когда изменение диапазонов отслеживается автоматически.
Icom IC-PW1 может работать как от сети напряжением 200-240 В, так и при 100-120 В, причем переход осуществляется без какого-либо переключения.
Функциональные особенности Icom IC-PW1
- Встроенный антенный тюнер;
- Автоматический переключатель входного напряжения переменного тока;
- Индикатор неисправности;
- Отключение при превышении допустимых значений температуры, напряжения, мощности или КСВ.
В случае превышения предельного значения температуры, потребляемого транзисторами тока, напряжения на стоках или КСВ у Icom IC-PW1 срабатывает схема защиты.
