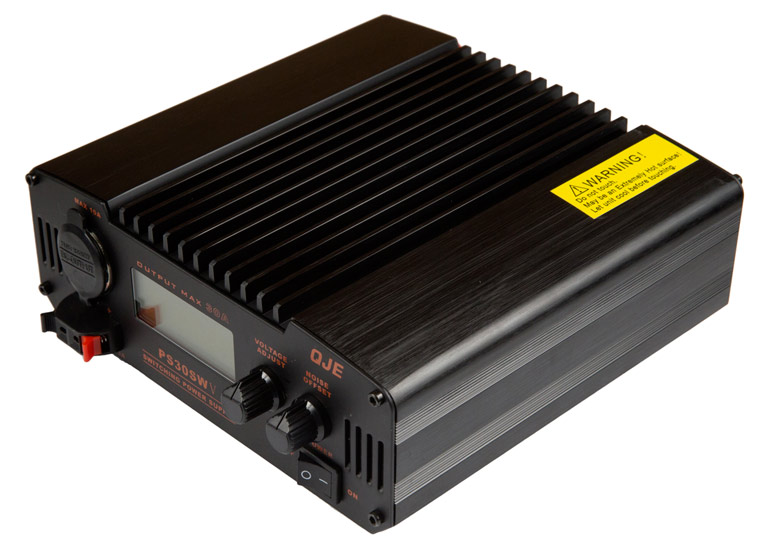

Компактные размеры в сочетании с высокой надёжностью, делают этот источник питания незаменимым в поездках на дачу и для работы с ним в самых разных условиях эксплуатации (соответствующих его климатическому исполнению), а также для работы дома или в офисе.
Несмотря на свои скромные размеры и небольшой вес (чуть больше двух килограмм), блок питания QJ-PS30SWV обеспечивает максимальный ток в нагрузке до 30 Ампер. Это более чем достаточно не только для электропитания автомобильных радиостанций или современных 100 ваттных коротковолновых трансиверов, но и для его использования в сервисных центрах для ремонта самого различного радиооборудования.
Тем не менее, он, ни в коем случае не предназначен для зарядки автомобильных аккумуляторов, или для подключения к устройствам, имеющие большие пусковые токи, такие, как, различные автотранспортные средства и различное моторизованное оборудование.
Источники питания QJ-PS30SWV обеспечивают высокую стабильность своих выходных параметров и гарантируют надёжную защиту подключенного оборудования:
- от превышения температуры ключевого транзистора,
- от повышенного и пониженного уровней напряжения в нагрузке,
- от импульсных перенапряжений в сети питания,
- от короткого замыкания и различных перегрузок,
- от переполюсовки при ошибочном подключении нагрузки.
Блок питания QJ-PS30SWV очень прост в работе и обладает высокими эксплуатационными характеристиками. Рациональное размещение его органов управления и стильный дизайн корпуса создают максимальный комфорт для пользователя. Органы управления показаны на рисунках ниже.

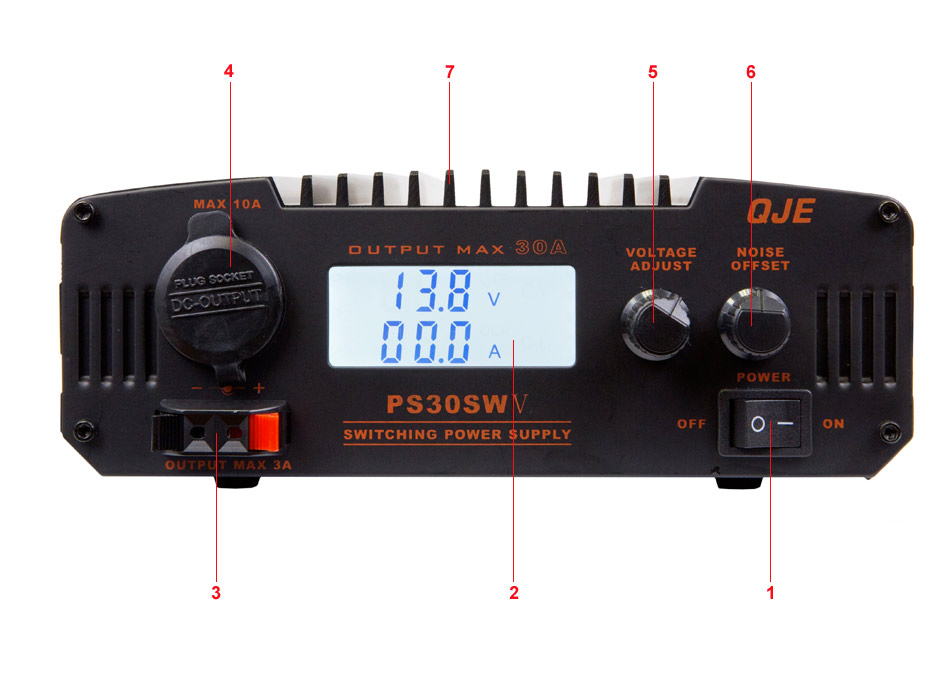

Передняя панель QJ-PS30SWV
(1) - Выключатель питания
(2) - Монохромный Ж/К дисплей
(3) - Клеммы питания вспомогательного радиооборудования
(4) - Гнездо прикуривателя
(5) - Ручка регулятора уровня выходного напряжения
(6) - Ручка регулировки частоты собственных пульсаций
(7) - Радиатор

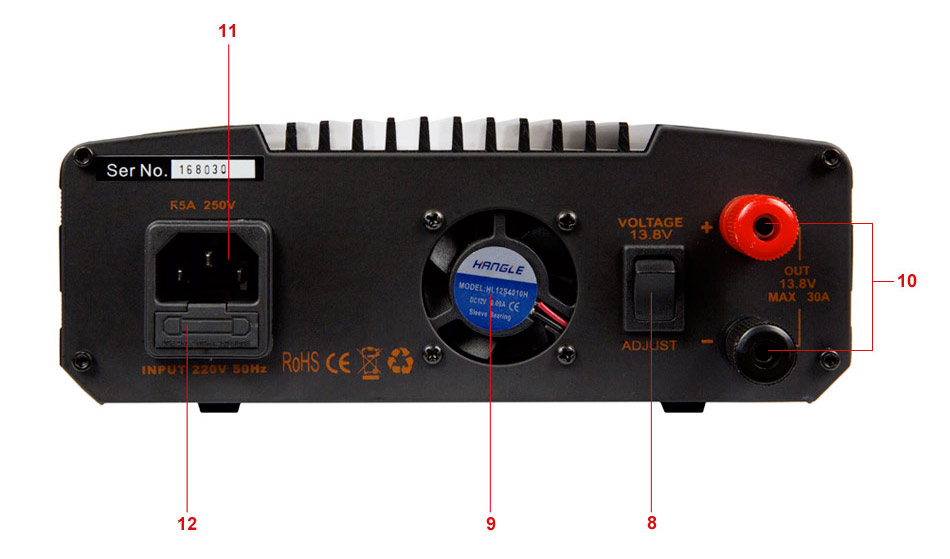

Задняя панель QJ-PS30SWV
(8) - Переключатель выбора режимов выходного напряжения
(9) - Вентилятор
(10) - Клеммы питания основной нагрузки
(11) - Разъём сетевого питания 220 В / 50 Гц
(12) - Держатель предохранителей
Выключатель питания «Power ON-OFF» (1) расположен в правом нижнем углу лицевой панели источника питания и имеет два положения: «ON» - включено и «OFF» - выключено.
Непосредственно над выключателем питания находится ручка регулировки пульсаций тока «Noise-Offset» (6). Источник питания QJ-PS30SWV выполнен по схеме импульсного источника питания, в конструкцию которого входит ШИМ-контроллер. Подобные блоки питания, при работе с радиооборудованием, нередко излучают помехи по цепям питания, проявляющиеся в виде рёва и шума в громкоговорителе радиоприёмника радиостанции. Поэтому, для исключения этих нежелательных наводок, с помощью регулятора «Noise-Offset», в данной модели предусмотрена возможность изменения частоты ШИМ-контроллера (преобразователя).
Принципиальная схема QJ-PS30SWV построена по классической двухтактной схеме на мощных высоковольтных биполярных транзисторах 2SC3320 (NPN 400V 5A), которая позволяет не только облегчить режим их работы по току, но и максимально скомпенсировать броски высокого напряжения в первичной обмотке трансформатора преобразователя и значительно уменьшить уровень излучаемых пульсаций. А применение в выходном каскаде сдвоенных диодов Шоттки (40CPQ080), также существенно повышают надёжность работы QJ-PS30SWV.
Дополнительные меры защиты от паразитных излучений по первичным (высоковольтным) цепям питания обеспечивают синфазный фильтр, а по вторичным (низковольтным) цепям в нагрузке – однозвенный фильтр нижних частот Чебушева.
С левой стороны от регулятора собственных пульсаций установлена ручка регулировки «Voltage Adjust» (5), обеспечивающая уровень выходного напряжения в нагрузке. Диапазон её регулировки соответствует от 8 до 15 В. Вращение этой ручки по часовой стрелке, приводит к увеличению уровня выходного напряжения, а её вращение против часовой стрелке – к уменьшению уровня выходного напряжения. В среднем положении эта ручка имеет фиксатор. При этом значение выходного напряжение в нагрузке составляет ровно 13,8 Вольт.
Высококонтрастный двухстрочный монохромный ЖК-дисплей (2) с подсветкой расположен в центральной части передней панели корпуса этого источника питания. Жидкокристаллический дисплей имеет линейные размеры 55 х 23 мм. Он обеспечивает одновременное измерение двух параметров: выходного напряжения и тока в нагрузке. В верхней строке отображается уровень выходного напряжения в нагрузке с точностью измерения до сотых. В нижней строке – показания тока в нагрузке, также обеспечивающие точность измерения до сотых, что делает этот блок питания незаменимым не только для электропитания оборудования радиосвязи, но и при выполнении ремонтных работ в различных сервисных центрах.
Гнездо прикуривателя (4), находится в правом верхнем углу лицевой панели этого блока питания. Оно имеет ограничение по максимальному току в нагрузке до 10 Ампер и, следовательно, ни в коем случае не предназначено для подключения штекера автомобильного прикуривателя.
Под гнездом прикуривателя располагаются клеммы для подключения вспомогательной нагрузки (3) с ограничением по току 3А: красная клемма (положительная); чёрная клемма (отрицательная). Сюда можно подключить, например, шнур питания большинства стрелочных КСВ метров, обеспечивая, тем самым, подсветку их измерительных приборов.
Для оптимизации теплового режима элементов схемы блока питания QJ-PS30SWV, его верхняя часть корпуса и боковые стенки выполнены из анодированного алюминия. А на верхней поверхности корпуса расположены продольные рёбра радиатора охлаждения (7).
Не смотря на то, что источник питания является надёжным и высокотехнологичным современным устройством, не следует прикасаться к корпусу блока питания во время его длительной работы с максимальным током в нагрузке. Нагретые во время длительной работы поверхности корпуса могут привести к термическим ожогам. Перед тем, как взять эту модель в руки, следует дать время ей остынуть.
Защита собственных элементов схемы по тепловому режиму осуществляется при помощи встроенного вентилятора (9), который установлен на задней панели, в центральной части корпуса QJ-PS30SWV. Он включается автоматически при достижении температуры воздуха внутри корпуса источника питания свыше 60 градусов Цельсия и обеспечивает вытяжку нагретого в процессе работы прибора наружу.
Скорость вращения вентилятора зависит от величины напряжения в нагрузке. Чем выше выходное напряжение, тем быстрее вращается вентилятор. И, наоборот, при минимальном значении выходного напряжения, скорость вращения вентилятора тоже будет минимальной.
С правой стороны от вентилятора находится разъём сетевого питания (11), который рассчитан на подключение стандартного сетевого кабеля, имеющий независимый заземляющий центральный контакт. Такой кабель питания должен быть предназначен только для подключения к бытовой трёхполюсной розетке, имеющей напряжение 220 Вольт и частоту электросети 50 Герц. Применение нестандартных электрических розеток или подключение источника питания каким-либо иным способом, может привести к поражению электрическим током или вызвать пожар.
Держатель предохранителей (12), установлен под разъёмом сетевого питания. Он рассчитан на применение предохранителей, длиной 20 мм, обеспечивающих рабочее напряжение 250 Вольт и ограничение по току 5 Ампер. Помимо используемого в работе предохранителя, в этом держателе находится второй, запасной предохранитель, идентичный первому.
С правой стороны от охлаждающего вентилятора, располагается переключатель режимов регулировки уровней выходного напряжения (8). В положении «Voltage 13,8V» на клеммах блока питания, не зависимо от положения регулятора (5) «Voltage Adjust», выходное напряжение всегда соответствует значению 13,8 Вольт. В положении «Adjust», будет доступна установка требуемого уровня напряжения в интервале от 8 до 15 вольт.
Клеммы для подключения основной нагрузки (10) находятся с правой стороны от переключателя режимов регулировки уровней выходного напряжения (8). Они предназначены для подключения основной нагрузки с ограничением по току 30 Ампер: красная клемма (положительная); чёрная клемма (отрицательная).
Технические характеристики QJ-PS30SWV
- Входное напряжение: 220 В / 50 Гц
- Выходное напряжение: 13,8 В (постоянное) / 8-15 В (регулируемое)
- Погрешность регулировки выходного напряжения, не более: 2%
- Измерительный прибор: 2-х строчный монохромный ЖК-дисплей.
- Уровень собственных пульсаций выходного напряжения (при номинальном токе в нагрузке 25 А), не более: 100 мВ (пик.)
- Максимальный ток в нагрузке (постоянный/пиковый): 25/30А
- Защита подключенного оборудования от короткого замыкания, переполюсовки и от превышения уровня выходного напряжения.
- Защитный предохранитель: 250В/5А.
- Диапазон рабочих температур: от +10 до +35°С.
- Габаритные размеры (ШхВхГ): 190х69х181 мм.
- Вес: 2,3 кг.
Комплект поставки QJ-PS30SWV:
- Блок питания
- Сетевой шнур питания
- Инструкция по эксплуатации
- Упаковочная коробка
