Обзор гарнитур Racio

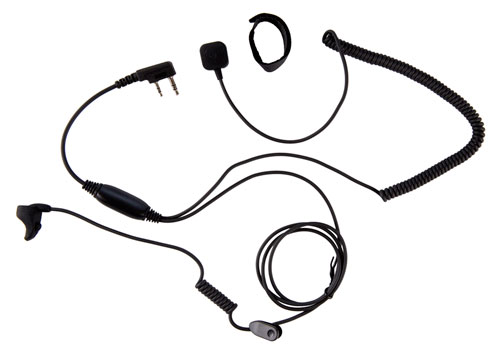

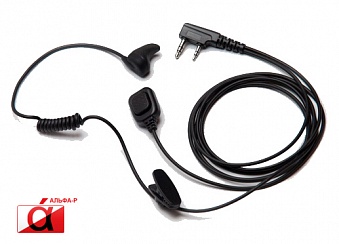

Гарнитура скрытого ношения Racio LA-45

Эта гарнитура предназначена для работы в составе радиостанций Racio, Linton, Baofeng и с радиостанциями от других производителей, имеющих совместимый гарнитурный разъём. Тип гарнитурного разъёма – вилка с двумя «джеками» Ø 2,5 мм (наушник) и Ø 3,5 мм (микрофон). Сопротивление наушника – 100 Ом.

Микрофон Racio LA-45 совмещён с миниатюрным наушником, который вставляется в ухо.

Микрофон совмещён с миниатюрным наушником, который вставляется в ухо. Кнопка переключения режимов «приёма-передачи» (РТТ) крепится с помощью «липучки» на указательный палец через гибкий соединительный шнур, длиной 1 метр. Микрофон и кнопка РТТ соединяется с гарнитурным разъёмом двумя гибкими соединительными кабелями.

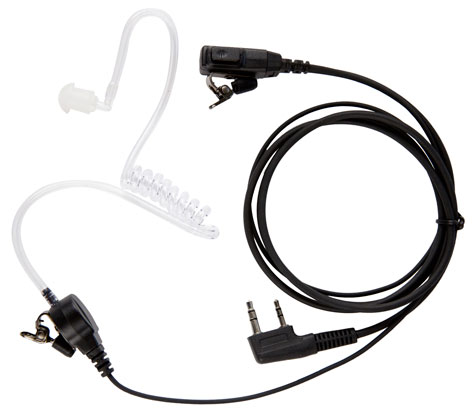

Гарнитура скрытого ношения Racio LA-40

Эта гарнитура предназначена для работы в составе радиостанций Racio, Linton, Baofeng и с радиостанциями от других производителей, имеющих совместимый гарнитурный разъём. Тип гарнитурного разъёма – вилка с двумя «джеками» Ø 2,5 мм (наушник) и Ø 3,5 мм (микрофон). Микрофон – элекретный (конденсаторного типа). Сопротивление наушника 32 Ома.

Микрофон и кнопка РТТ соединяется с гарнитурным разъёмом Racio LA-40 двумя гибкими соединительными кабелями.

В ухо вставляется специальная гигиеническая вставка, соединённая с наушником гибким прозрачным воздуховодом. В комплект воздуховода входят две вставки. На корпусе наушника находится зажим, обеспечивающий его надёжное крепление к элементам одежды. Микрофон и кнопка переключения режимов «приёма-передачи» (РТТ) соединяется с гарнитурным разъёмом двумя гибкими соединительными кабелями.

Микрофон располагается в одном корпусе с кнопкой РТТ и имеет соединительный шнур, длиной 1 метр. На корпусе также установлен специальный зажим для крепления микрофона к воротнику или к рукаву одежды.

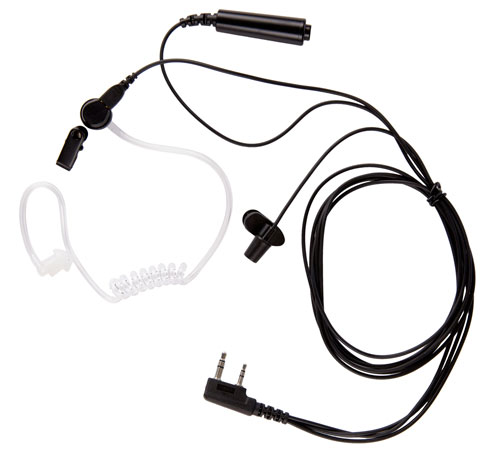

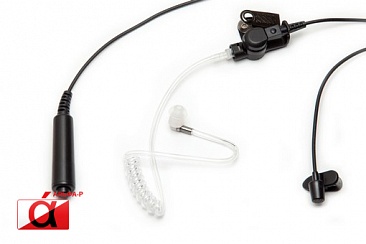

Гарнитура скрытого ношения Racio LA-50

Эта гарнитура предназначена для работы в составе радиостанций Racio, Linton, Baofeng и с радиостанциями от других производителей, имеющих совместимый гарнитурный разъём. Тип гарнитурного разъёма – вилка с двумя «джеками» Ø 2,5 мм (наушник) и Ø 3,5 мм (микрофон). Микрофон – элекретный (конденсаторного типа). Сопротивление наушника 90 Ом.

Микрофон, кнопка РТТ и наушник соединяется с гарнитурным разъёмом Racio LA-50 тремя гибкими соединительными кабелями.

В ухо вставляется специальная гигиеническая вставка, соединённая с наушником гибким прозрачным воздуховодом. В комплект воздуховода входят две вставки. На корпусе наушника находится зажим, обеспечивающий его надёжное крепление к элементам одежды.

Кнопка переключения режимов «приёма-передачи» (РТТ) расположена в отдельном корпусе в виде трубки Ø 15 мм и предназначена для размещения в рукаве одежды.

На корпусе микрофона установлен зажим для его крепления к воротнику. Микрофон, кнопка РТТ и наушник соединяется с гарнитурным разъёмом тремя гибкими соединительными кабелями, длиной по 1 метру.

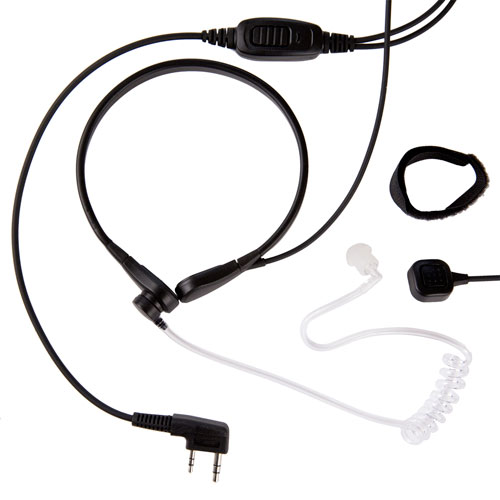

Гарнитура скрытого ношения Racio LA-23

Эта гарнитура ларингофонного типа с двумя независимыми кнопками переключения режимов «приёма-передачи» (РТТ) предназначена для работы в составе радиостанций Racio, Linton, Baofeng и с радиостанциями от других производителей, имеющих совместимый гарнитурный разъём. Тип гарнитурного разъёма – вилка с двумя «джеками» Ø 2,5 мм (наушник) и Ø 3,5 мм (микрофон). Сопротивление наушника 30 Ом.

Первая кнопка РТТ располагается на расстоянии 25 мм от гарнитурного разъёма, вторая крепится с помощью «липучки» на указательный палец.

В ухо вставляется специальная гигиеническая вставка, соединённая с ларингофонами гибким прозрачным воздуховодом. В комплект воздуховода входят две вставки. В этой модели в качестве микрофона используются ларингофоны, которые размещаются на шее оператора.

Первая кнопка РТТ располагается на расстоянии 25 мм от гарнитурного разъёма. Вторая кнопка РТТ крепится с помощью «липучки» на указательный палец через гибкий соединительный шнур.

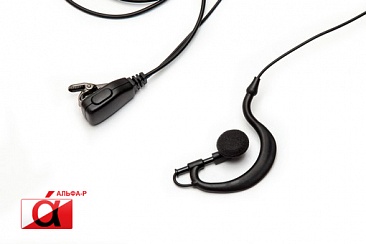

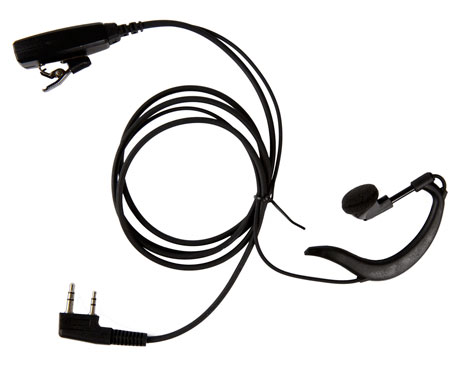

Гарнитура скрытого ношения Racio LA-13

Эта гарнитура предназначена для работы в составе радиостанций Racio, Linton, Baofeng и с радиостанциями от других производителей, имеющих совместимый гарнитурный разъём. Тип гарнитурного разъёма – вилка с двумя «джеками» Ø 2,5 мм (наушник) и Ø 3,5 мм (микрофон). Микрофон – элекретный (конденсаторного типа). Сопротивление наушника 30 Ом.

Кнопка РТТ соединяется с наушником и гарнитурным разъёмом Racio LA-13 двумя гибкими кабелями.

Микрофон и кнопка переключения режимов «приёма-передачи» (РТТ) расположены в общем корпусе, снабжённым специальным зажимом, который обеспечивает его надёжное крепление к элементам одежды. Наушник крепится на ушную раковину с помощью специальной проушины. Корпус наушника закрывается гигиенической паралоновой вставкой.

Кнопка РТТ соединяется с наушником и гарнитурным разъёмом двумя гибкими кабелями. Длина соединительного кабеля от гарнитурного разъёма до кнопки РТТ составляет 1 метр, а от наушника до кнопки РТТ – 450 мм.

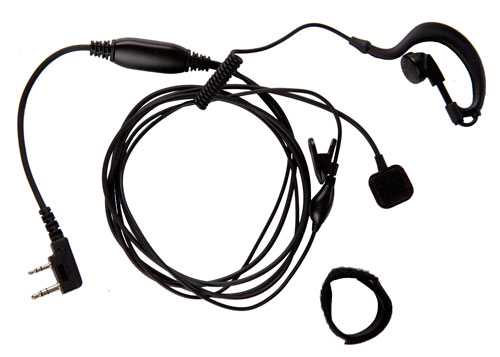

Гарнитура скрытого ношения Racio LA-41

Эта гарнитура предназначена для работы в составе радиостанций Racio, Linton, Baofeng и с радиостанциями от других производителей, имеющих совместимый гарнитурный разъём. Тип гарнитурного разъёма – вилка с двумя «джеками» Ø 2,5 мм (наушник) и Ø 3,5 мм (микрофон). Микрофон – элекретный (конденсаторного типа). Сопротивление наушника 100 Ом.

Наушник и кнопка переключения режимов «приёма-передачи» (РТТ) соединяется с гарнитурным разъёмом Racio LA-41 двумя гибкими кабелями.

Наушник и кнопка переключения режимов «приёма-передачи» (РТТ) соединяется с гарнитурным разъёмом двумя гибкими соединительными кабелями. Кнопка РТТ крепится на указательный палец с помощью специальной «липучки».

Микрофон расположен на одном соединительном кабеле с наушником. На этом же кабеле установлен зажим, обеспечивающий его крепление к элементам одежды. Этот зажим не крепится жёстко кабелю, а имеет свободный ход (715 мм) от микрофона до соединительного переходника. Наушник устанавливается на ушную раковину с помощью специальной проушины. Корпус наушника закрывается гигиенической паралоновой вставкой. Длина соединительного кабеля от кнопки РТТ до соединительного переходника составляет не менее одного метра, а от переходника до гарнитурного разъёма – 110 мм.

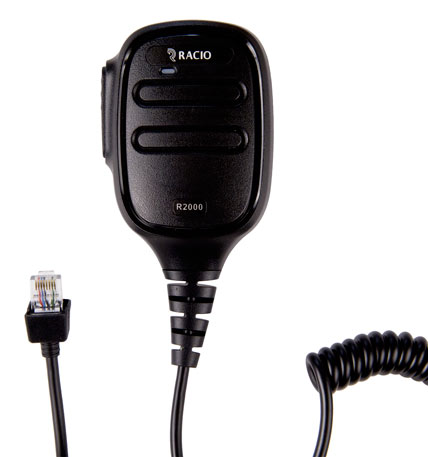

Выносной микрофон Racio RM2002

Этот микрофон предназначен для совместной работы с автомобильными радиостанциями R2000 диапазонов УКВ (VHF) и ДЦВ (UHF) и имеет степень защиты от внешних климатических воздействий по пыле- и влагозащищённости IP54 (брызгозащищённая). Для управления радиостанцией на корпусе микрофона RM2002 имеется только одна кнопка переключения режимов «приёма-передачи» (РТТ). Все крепежные винты закрыты резиновыми заглушками, обеспечивающими дополнительную защиту этого микрофона от воздействия пыли и влаги.

Тангента Racio RM2002 предназначен для совместной работы с автомобильными радиостанциями R2000 диапазонов УКВ (VHF) и ДЦВ (UHF).

Для крепления микрофона к элементам транспортного средства, на его задней поверхности имеется специальный элемент крепления в виде диска.

Тип микрофона – элекретный (конденсаторного типа). Тип микрофонный разъёма - RG45. Общее количество токопроводящих проводников в соединительном кабеле – шесть.

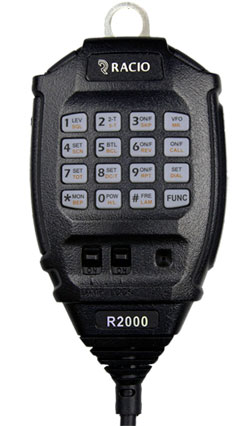

Выносной микрофон Racio RM2001

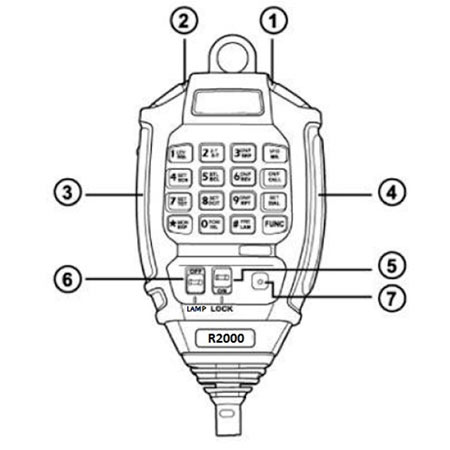

Этот микрофон предназначен для совместной работы с автомобильными радиостанциями R2000 диапазонов УКВ (VHF) и ДЦВ (UHF) и имеет 21 функциональную кнопку, включая кнопку переключения режимов «приёма-передачи» (РТТ). Тип микрофона – элекретный (конденсаторного типа). Cобственно сам микрофон ⑦ находится в левой нижней части корпуса, под цифровыми кнопками, как это показано на рисунке ниже.

Тангента Racio RM2001 предназначен для совместной работы с автомобильными радиостанциями R2000 диапазонов УКВ (VHF) и ДЦВ (UHF) и имеет 21 функциональную кнопку.

Назначение функциональных кнопок

Программирование различных режимов работы радиостанции R2000 осуществляется с помощью 16-ти цифровых кнопок. Подробная информация по программированию приведена в руководстве пользователя на русском языке, которая поставляется в комплекте с этой радиостанцией.

Программирование различных режимов работы радиостанции R2000 осуществляется с помощью 16-ти цифровых кнопок.

Для крепления микрофона к элементам транспортного средства, на его задней поверхности имеется специальный элемент крепления в виде диска.

Тип микрофонный разъёма - RG45. Общее количество токопроводящих проводников в соединительном кабеле – восемь. Ниже приводится распиновка этого разъёма на передней панели радиостанции.

Особо гибкий витой соединительный шнур подключается к печатной плате этого микрофона через отдельный переходной разъём. Поэтому, в случае неисправности самого шнура, или обрыва микрофонного разъёма, имеется возможность его оперативной замены без какой-либо дополнительной распайки.
