Профессиональный обзор рации Hytera PD605 UHF

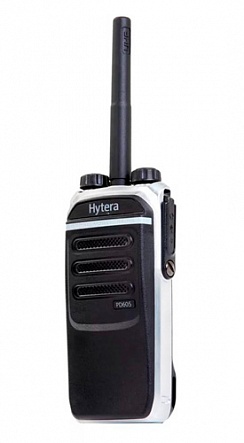

Радиостанция Hytera PD605 UHF выпускается с 2014 года и, на сегодняшний день, является одной из лучших раций, представленных на рынке по соотношению «цена-качество».

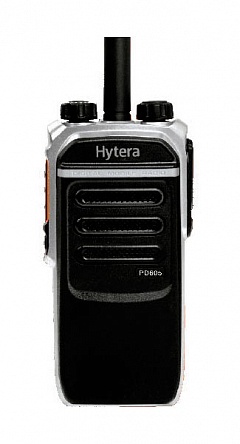

Модель Hytera PD605 представлена в следующих модификациях:

• диапазон рабочих частот: 400-527 МГц;
• диапазон рабочих частот: 136-174 МГц (для VHF версии);
• наличие либо отсутствие встроенного приёмника GPS, поддерживающего приложения географической информационной системы ГИС.

Помимо этого, имеется возможность установки дополнительного модуля автоматической сигнализации о падении самого оператора («Man Down»).

Радиостанция соответствует военным стандартам НАТО: MIL-STD-810 C/D/E/F/G и имеет климатическую защиту по пыле- и влагозащищённости IP67 (полностью пыленепроницаема и сохраняет работоспособность после погружения на глубину 1 метр в течение 30 минут).

Заводская упаковка Hytera PD605 исполнена из качественного картона и содержит стандартную комплектацию для радиостанций подобного типа.

Область применения Hytera PD-605

Рации Hytera PD605 широко применяются в таких структурах, как: в различных охранных предприятиях, в подразделениях МЧС, в строительстве, банках, различных лесных хозяйствах, нефте- и газодобывающих компаниях, в химической промышленности и на производстве. Словом везде, где нужна устойчивая и надёжная радиосвязь, как в обычных, так и в самых экстремальных условиях эксплуатации.

В комплект стандартной комплектации входит:

1. Упаковочная коробка;
2. Декларация соответствия;
3. Краткое руководство по эксплуатации на английском языке;
4. Оптический диск с инструкцией пользователя и информацией по безопасности продукта в том числе, на русском языке;
5. Радиостанция PD605;
6. Антенна диапазона UHF (400-470 МГц);
7. Клипса поясного крепления ВС-08;
8. Темляк (ремешок для крепления на руку) RO-03;
9. Литий-ионный аккумулятор BL1502 1500 мАч (11,1 Вт*ч);
10. Зарядный стакан СН10А07;
11. Адаптер сетевого питания PS1018 (12 В/1 А).

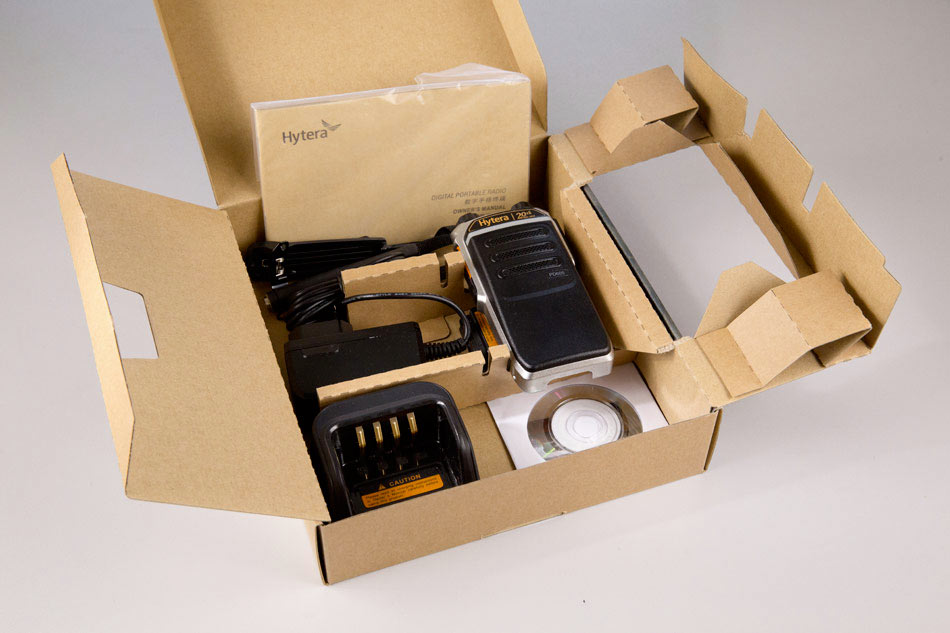

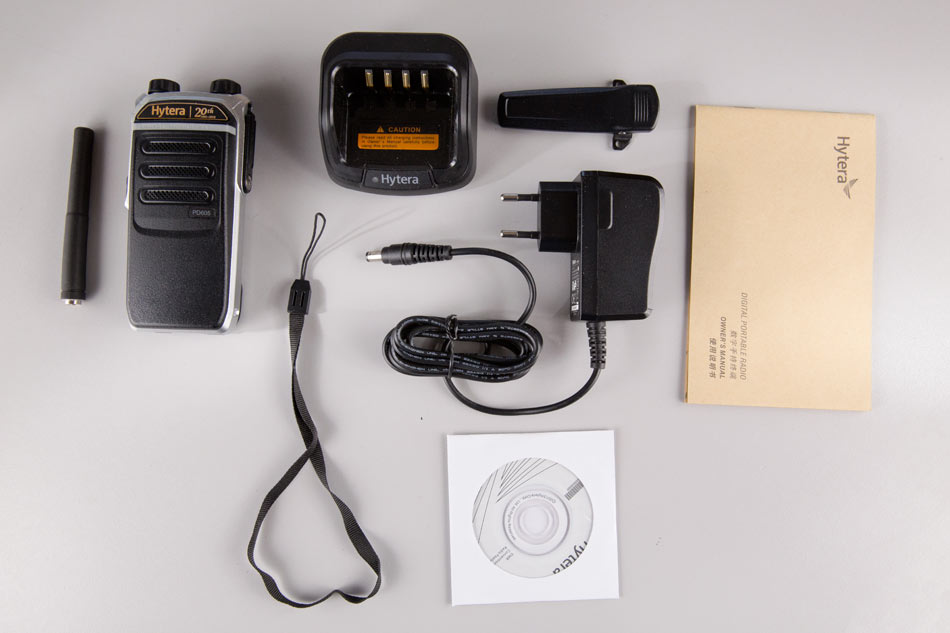

На фотографии выше представлен стандартный комплект поставки радиостанции Hytera PD605

Основные режимы работы радиостанции

Данная модель предназначена для организации радиосвязи в аналоговом и цифровом режимах работы. Причём, цифровой режим поддерживает широко распространенный протокол DMR (Digital Mobile Radio), разработанный Европейским институтом телекоммуникационных стандартов ETSI, как единый общеевропейский стандарт цифровой радиосвязи. Стандарт DMR позволяет в одном физическом канале связи организовать два виртуальных канала (тайм слота), по которым могут передаваться как речевые сообщения в режиме прямой связи (Direct mode), так и различные данные (телеметрия, позиционное место нахождения оператора и т.п.), соответствующие стандарту DMRA.

В аналоговом режиме также поддерживается следующие режимы:

• режим прямой связи (Direct mode) на одной частоте (симплекс),
• режим работы на разнесённых частотах (полудуплекс),
• основное цифровое кодирование,
• расширенное цифровое кодирование,
• шифрование,
• 2-х тоновая сигнализация,
• 5-ти тоновая сигнализация,
• сигнализация HDC1200.

Тем самым осуществляется бесперебойная защищенная связь между всеми абонентами и всеми группами абонентов.

Для организации экстренного вызова со стороны руководителя, в этой модели встроены функции удалённого контроля и прерывания всех остальных второстепенных вызовов.

Основные программируемые системные параметры радиостанции:

• регулировка усиления микрофонного тракта,
• режим голосового управления передачей (VOX),
• ограничение времени непрерывной работы на передачу (ТОТ),
• режим «Одинокий работник» (Lone Worker),
• индикация контроля уровня заряда батареи,
• регулировка уровня шумоподавителя,
• режим сканирования,
• возможность передачи сигнала тревоги.

Эти параметры назначаются с помощью программного обеспечения CPS. Остальные режимы работы этой модели являются общепринятыми стандартными параметрами. Поэтому подробно не рассматриваются.

Органы управления Hytera PD605

Радиостанция имеет удобный в пользовании компактный алюминиевый корпус с гладкой текстурой и стильный дизайн с обтекаемой формой. Алюминиевое шасси корпуса не только служит для крепления печатных плат, как у других радиостанций, но и является несущим элементом корпуса. Это шасси обрамляет радиостанцию по всему периметру и придает ей дополнительную прочность, а резиновый уплотнитель контактов аккумуляторной батареи необходим для обеспечения климатической защиты в соответствие со стандартом IP67.

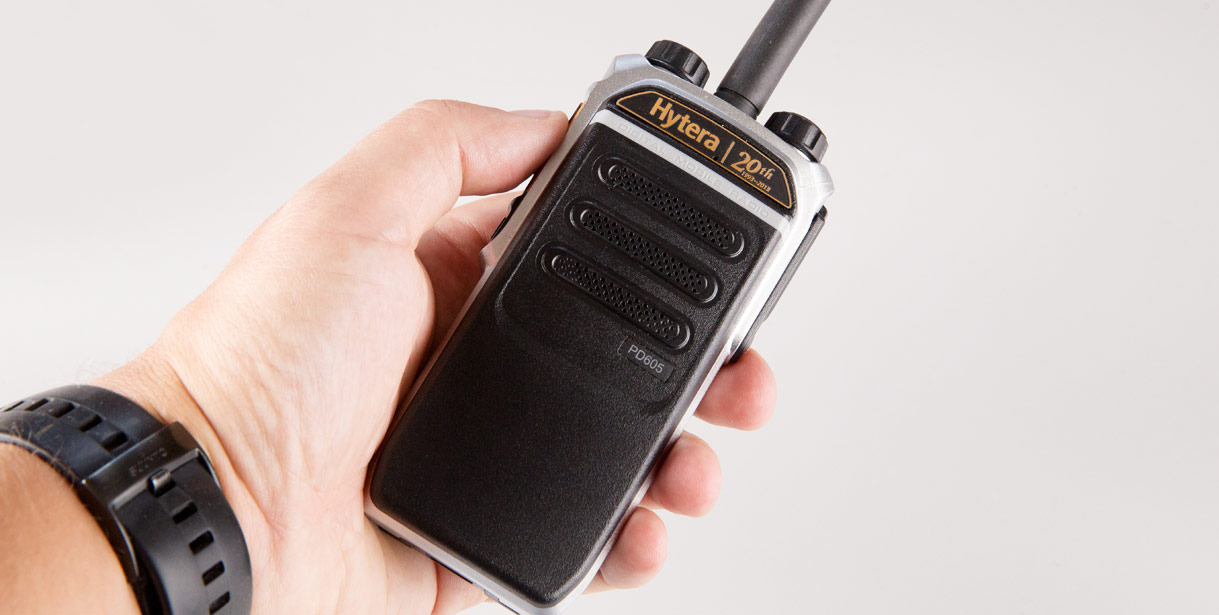

В 2013 г компании Hytera исполнилось 20 лет. Поэтому в верхней части передней панели корпуса радиостанции имеется юбилейная наклейка с соответствующей надписью, которую можно заменить на обычную наклейку с названием модели радиостанции.

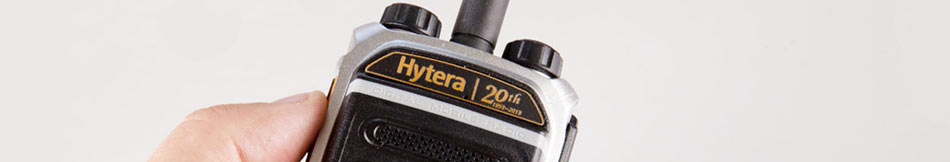

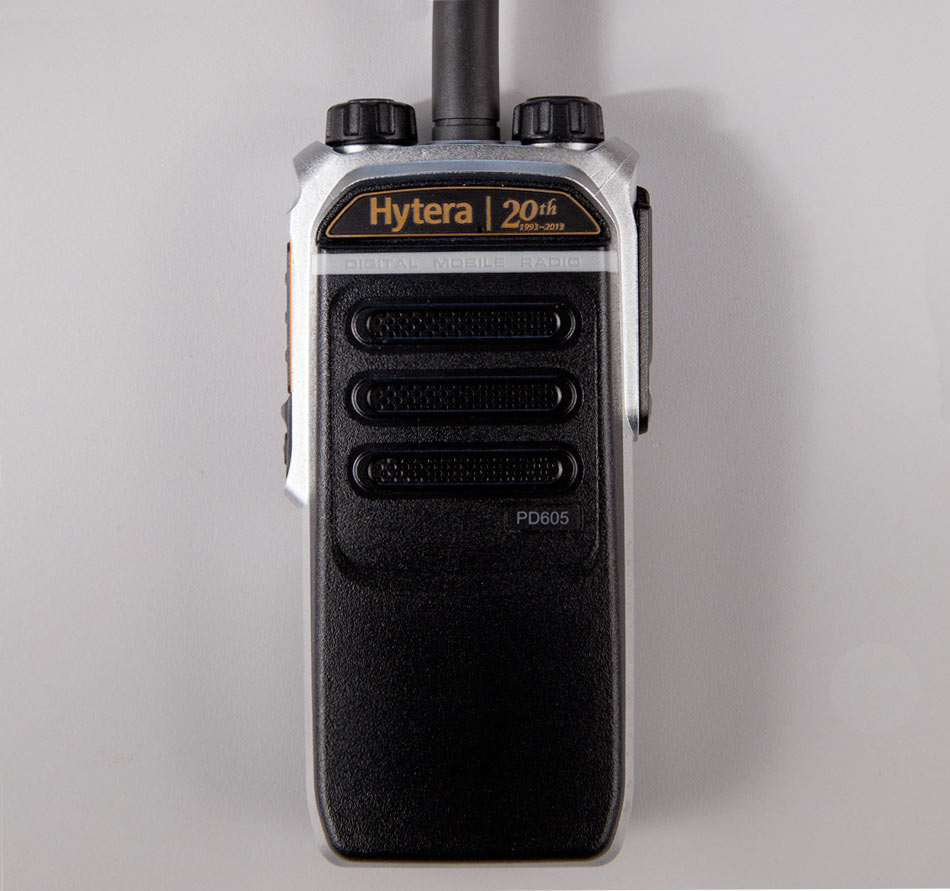

Юбилейная наклейка в честь двадцатилетия компании, которую можно заменить на обычную наклейку с названием модели радиостанции.

Габаритные размеры этой рации составляют всего 58х123х30 мм. Длина антенны 92 мм. При этом собственный вес радиостанции (в комплекте с батареей BL1502 (1500 мАч)) –305 г. Вес одного полного комплекта с упаковкой – 705 г.

Для удобства пользователей, все органы управления в PD605 сведены к минимуму. Антенна расположена в центральной части верхней поверхности корпуса радиостанции (что является отличительной особенностью всех моделей Hytera). Тип её антенного разъёма соответствует SMA (female), а ручки селектора каналов, регулятора громкости и светодиодный индикатор режимов работы установлены по обеим сторонам от этого разъёма, как это видно на фотографии ниже.

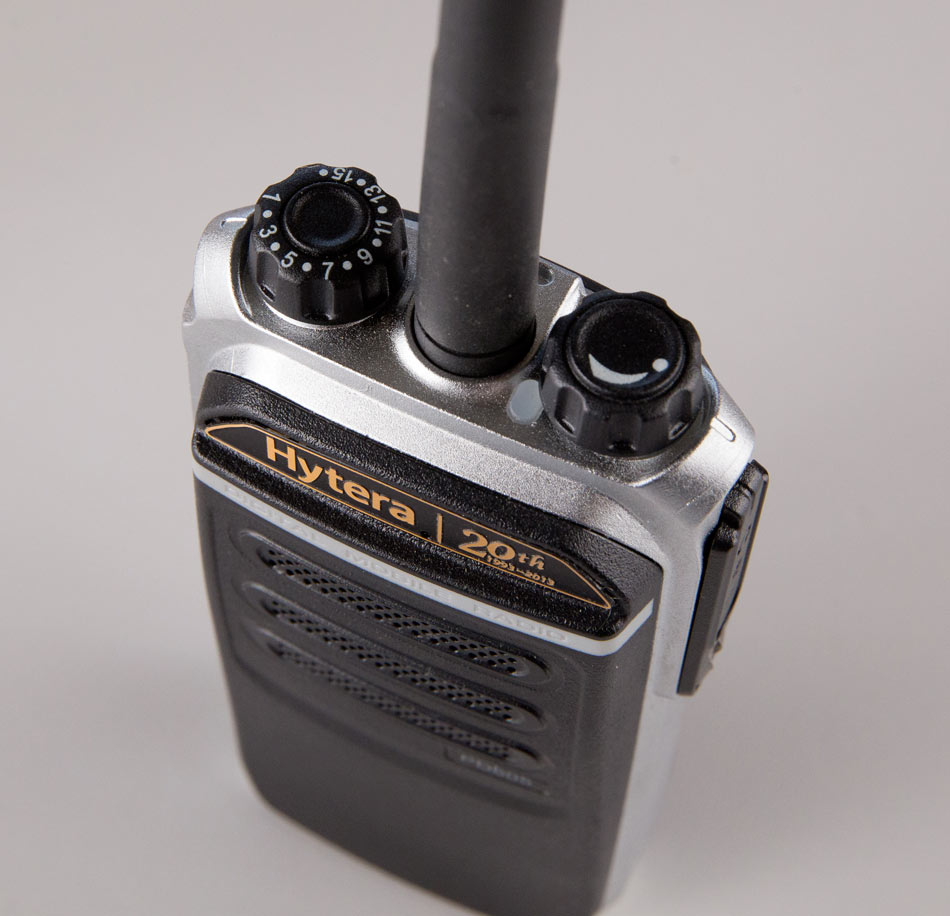

Антенный разъём, по обеим сторонам которого установлены ручки селектора каналов, регулятора громкости и светодиодный индикатор режимов работы.

С помощью ручки селектора каналов (на выше приведённом фото слева) осуществляется выбор одного из шестнадцати каналов. А с учётом того, что в этой модели можно выбрать до 16 зон, максимальное количество каналов, поддерживаемых Hytera PD605, составляет 256!

На левой стороне корпуса радиостанции расположена кнопка приёмо-передачи (РТТ). В конструкцию этой кнопки входит резиновый уплотнитель, предохраняющий от попадания влаги и пыли, а пластиковая накладка существенно повышает износоустойчивость этой кнопки. Ниже находится резиновая программируемая функциональная кнопка, с помощью которой можно включить такие дополнительные возможности радиостанции, как: сканирование каналов, открытие шумоподавителя, низкий уровень выходной мощности передатчика, включение сигнала экстренного вызова и т.д. (как это реализовано в большинстве моделей сторонних производителей).

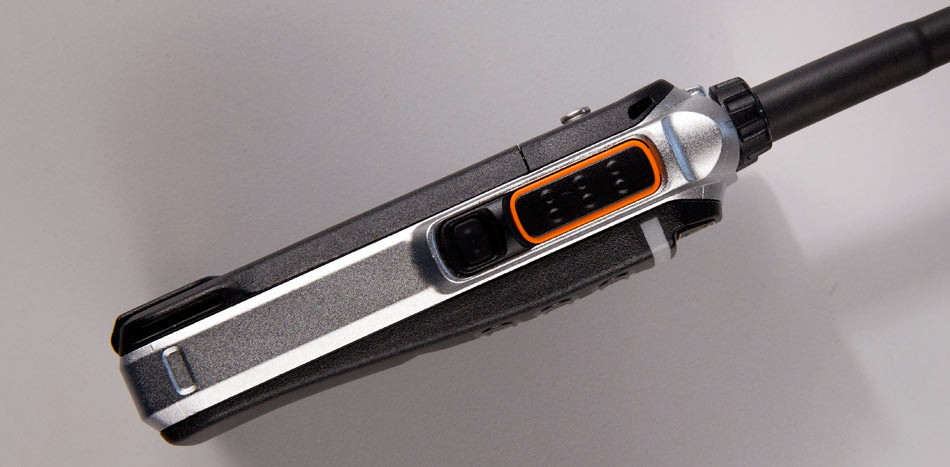

На левой стороне корпуса радиостанции Hytera PD605 с кнопкой приёмо-передачи (РТТ).

На правой стороне корпуса радиостанции находится 13-ти контактный аксессуарный разъём, аналогичный Motorola GP-серии, но контакты у них не совпадают. Этот разъём закрывается специальной защитной крышкой с резиновым уплотнителем и затягивается винтом. Аксессуарный разъём предназначен для подключения внешней гарнитуры, кабеля программирования РС-45 (опция) и иных дополнительных устройств.

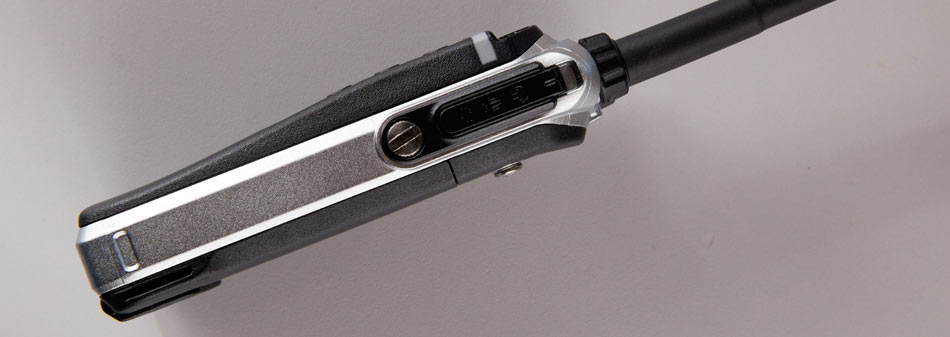

На правой стороне корпуса радиостанции Hytera PD605 находится 13-ти контактный аксессуарный разъём.

Встроенный громкоговоритель закрыт декоративной решёткой, расположенной на передней панели корпуса радиостанции, а микрофон установлен в верхней части её корпуса, под буквой «а» в слове «Hytera».

Встроенный громкоговоритель и микрофон расположены на передней панели корпуса радиостанции.

Аккумуляторная батарея и зарядное устройство

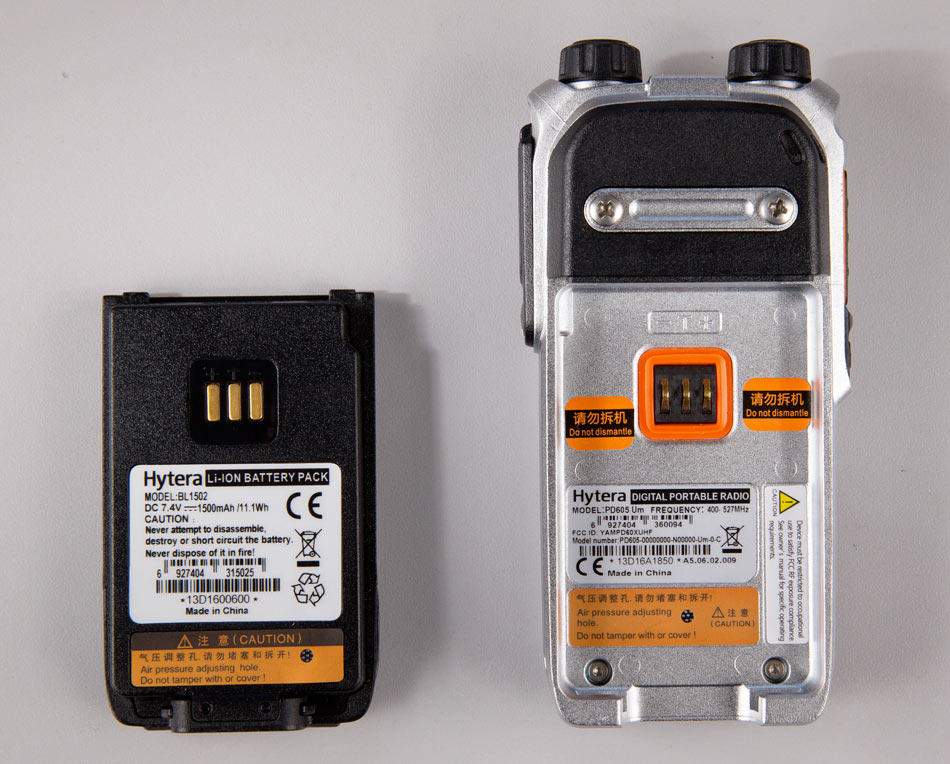

Питание радиостанции Hytera PD605 осуществляется с помощью литий-ионной батареи BL1502, ёмкостью 1500 мАч и мощностью 11,1 Втч. На нижней части корпуса батареи находится фиксатор, обеспечивающий её надёжное крепление к корпусу рации. Полностью заряженный аккумулятор сохраняет работоспособность в аналоговом режиме в течение 11 часов, а в цифровом режиме работы – в течение 16 часов (при стандартном цикле работы радиостанции (5:5:90).

Питание радиостанции Hytera PD605 осуществляется с помощью литий-ионной батареи BL1502, ёмкостью 1500 мАч

Для заряда аккумуляторной батареи Hytera PD605 предлагается зарядное устройство, состоящее из адаптера сетевого питания PS1018 (12 В/1 А) и зарядного стакана СН10А07 (12В/1А). Для подключения сетевого адаптера на задней стенке корпуса зарядного стакана применяется стандартный цилиндрический разъём Ø 6 мм.

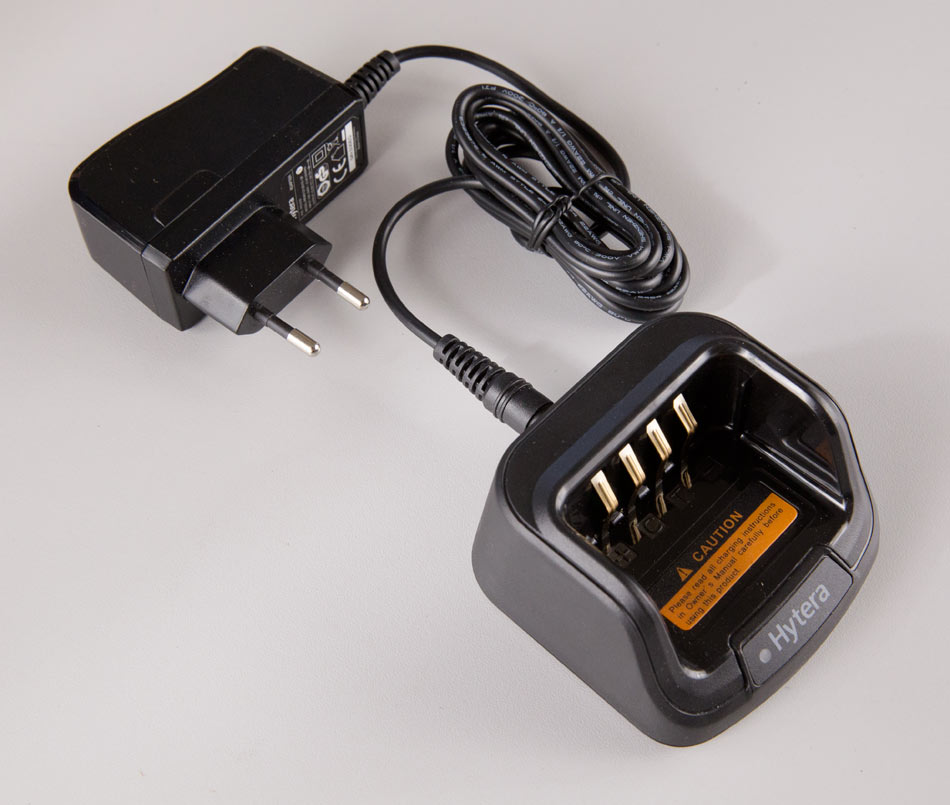

Зарядное устройство состоит из адаптера сетевого питания PS1018 (12В/1А) и зарядного стакана СН10А07 (12В/1А).

Конструкция стакана позволяет заряжать как сам аккумулятор, так и литий-ионную батарею в комплекте с радиостанцией. На нижней поверхности корпуса зарядного стакана приводится краткая инструкция о режимах зарядки:

• красный цвет индикатора (медленное мигание) – состояние ожидания;
• красный цвет индикатора (быстрое мигание) – состояние ошибки. Необходимо проверить состояние батареи;
• оранжевый цвет индикатора (постоянное свечение) – уровень заряда батареи 90%;
• зелёный цвет индикатора (постоянное свечение) – аккумулятор полностью заряжен.

Технические характеристики Hytera PD605

Общие

• Диапазон рабочих частот, МГц: 400-527
• Максимальное количество зон: 16
• Максимальное количество каналов: 256
• Шаг сетки частот, кГц: 12,5/20/25
• Аккумулятор: литий-ионная батарея BL1502 (1500 мАч/7,4 В)
• Время работы радиостанции (при цикле 5:5:90): 11 часов (аналоговый режим); 16 часов (цифровой режим)
• Комплексное сопротивление антенны, Ом: 50
• Полоса рабочих частот антенны по уровню КСВ 1:2, МГц: 461, 250…491, 250
• Длина антенны, мм: 92
• Цифровой вокодер: АМВЕ++
• Цифровой протокол: ETSI-TS102 361-1,-2,-3
• Диапазон рабочих температур, оС: от -30 до +55
• Интервал температур хранения, оС: от -40 до +85
• Устойчивость к электростатическим разрядам (по стандарту IEC 61000-4-2, уровень IV):
  • ± 8 кВ (при непосредственном контакте);
  • ± 15 кВ (в воздухе)
• Соответствие стандарту IP (Пылезащищенность и водонепроницаемость): 67
• Соответствие стандарту MIL-STD-810 (по устойчивости к ударам, вибрации и влагозащищённости): C/D/E/F/G
• Габаритные размеры (ШхВхГ), мм: 58х123х30
• Вес, включая аккумулятор, темляк, антенну и клипсу поясного крепления, г: 305
• Габаритные размеры упаковочной коробки (ШхВхГ), мм: 210х220х53
• Вес полного комплекта (включая упаковочную коробку), г: 705

Приёмник

• Коэффициент битовых ошибок (BER) при уровне RSSI 0,22 мкВ, не более, %: 5
• Реальная чувствительность, не хуже, мкВ:
• 0,22 (SINAD 12 дБ)
• 0,4 (SINAD 20 дБ)
• Избирательность по соседнему каналу (по стандартам ETSI и TIA-603), не хуже, дБ:
• 60 (при растройке 12,5 кГц);
• 70 (при растройке 20 кГц);
• 70 (при растройке 25 кГц)
• Избирательность по зеркальному каналу (по стандартам ETSI и TIA-603), не хуже, дБ:
• 70 (при растройке 12,5 кГц);
• 70 (при растройке 20 кГц);
• 70 (при растройке 25 кГц)
• Динамический диапазон, дБ (по стандарту TIA-603), не хуже, дБ:
• 70 (при растройке 12,5 кГц);
• 70 (при растройке 20 кГц);
• 70 (при растройке 25 кГц)
• Динамический диапазон, дБ (по стандарту ETSI), не хуже, дБ:
• 65 (при растройке 12,5 кГц);
• 65 (при растройке 20 кГц);
• 65 (при растройке 25 кГц)
• Уровень собственных флуктуационных шумов, не более, дБ:
• 40 (при растройке 12,5 кГц);
• 43 (при растройке 20 кГц);
• 45 (при растройке 25 кГц)
• Номинальная выходная мощность аудитракта, не менее, Вт: 0,5
• Коэффициент нелинейных искажений (КНИ), не более, %: 3
• Неравномерность амплитудно-частотной характеристики (АЧХ), дБ: от +1 до -3
• Уровень кондуктивного паразитного излучения, не более, дБм: -57

Передатчик

• Относительная нестабильность частоты, ppm: ±0,5
• Уровень выходной мощности (высокий/низкий), Вт: 5/1
• Модуляция для аналогового режима работы: частотная модуляция (FM):
  • 11K0F3E (канальный шаг 12,5 кГц);
  • 14K0F3E (канальный шаг 20 кГц);
  • 16K0F3E (канальный шаг 25 кГц)
• Модуляция для цифрового режима работы: 4-х уровневая частотная манипуляция (4FSK):
  • 7K60FXD (передача данных);
  • 7K60FXW (передача голоса и данных)
• Девиация, кГц:
  • 2,5 (канальный шаг 12,5 кГц);
  • 4,0 (канальный шаг 20 кГц);
  • 5,0 (канальный шаг 25 кГц)
• Уровень паразитных излучений, не более, дБм:
  • 36 ниже частоты 1 ГГц;
  • -30 выше частоты 1 ГГц
• Уровень собственных флуктуационных шумов, не более, дБ:
  • 40 (при растройке 12,5 кГц);
  • 43 (при растройке 20 кГц);
  • 45 (при растройке 25 кГц)
• Уровень внеполосных излучений на соседнем канале, не более, дБ:
  • 60 (канальный шаг 12,5 кГц);
  • 70 (канальный шаг 20 кГц);
  • 70 (канальный шаг 25 кГц)
• Неравномерность амплитудно-частотной характеристики (АЧХ), дБ: от +1 до -3
• Модуляционные искажения, не более, %: 3

GPS

• Время первого определения местоположения (холодный пуск TTFF), не более, мин: 1
• Время первого определения местоположения (горячий пуск TTFF), не более, с: 10
• Точность позиционирования по горизонтали, не менее, м: 10
