Профессиональный обзор рации Motorola DP1400

Цифровая аналоговая радиостанция Motorola DP1400 пришла на смену линейке таких аналоговых радиостанций, как Motorola CP040, Motorola CP140 и т.д. В настоящее время это самая популярная, самая дешёвая, самая продаваемая и одна из самых надёжных радиостанций из линейки профессиональных радиостанций Motorola. На сегодняшний день, полный перечень аксессуаров для Motorola DP1400, составляет уже 105 наименований. Она предназначена для работы в таких тяжёлых условиях работы, как: строительство, различные подразделения МЧС, охранные структуры, лесные хозяйства, энергетические, нефте- и газодобывающие компании, на транспорте и на производстве. Работу в многосайтовых решениях с применением отдельных контроллеров MOTOTRBO Connect Plus, этот тип радиостанций пока не поддерживает.

Модель DP1400 выпускается в двух частотных диапазонах: VHF (146-174 МГц) и UHF (403-470 МГц). В самой дешевой ценовой версии, она работает только в аналоговом режиме. Для работы в цифровом режиме DMR конвенциальной радиосвязи, необходимо дополнительно купить лицензионный ключ HKVN4204A.

Для работы в таких сетях радиосвязи, как:

• MotoTRBO Radio IP Site Connect (обеспечивающей передачу голоса и данных в единой сети из 15-ти сайтов, объединённых по IP);
• MotoTRBO Capacity Plus (увеличение количества абонентов на одном сайте, без выделенного контроллера);
• MotoTRBO Linked Capacity Plus (добавление ёмкости в IP Site Connect, расширение зоны покрытия в Capacity Plus без выделенного контроллера);
• Smart PTT Plus;
• построение зоны покрытия сети Smart PTT Plus (требуется модуль GPS позиционирования AVL (Automatic Vehicle Location) и радиостанция с GPS модулем);
• запись переговоров для Smart PTT Plus и т.п.,

также необходимо приобрести свои дополнительные лицензионные ключи.

Абсолютно все рации DP1400 прошли испытания по военному стандарту MIL-STD 810 С/D/E/F/G (по устойчивости к ударам, вибрации и влагозащищённости).

По сравнению со старым парком радиостанций предыдущего поколения коммерческой версии СР, работающих в аналоговом режиме, переход на цифровой режим работы DMR, обеспечивает ряд неоспоримых преимуществ:

• защита от прослушивания в эфире с шифрованием голоса и данных на базовом (16 бит) или улучшенном уровнях (40 бит);
• удвоение пропускной способности канала, за счёт использования двух независимых виртуальных каналов (таймслотов);
• высокое качество звука;
• низкое энергопотребление.

Для работы в цифровом режиме DMR (Digital Mobile Radio) используется метод временно́го разделения каналов (ВРК), применявшийся ранее в многоканальной телефонии, или – TDMA (Time Division Multiple Access) – множественный доступ с временным разделением каналов, разработанный Европейским институтом телекоммуникационных стандартов ETSI.

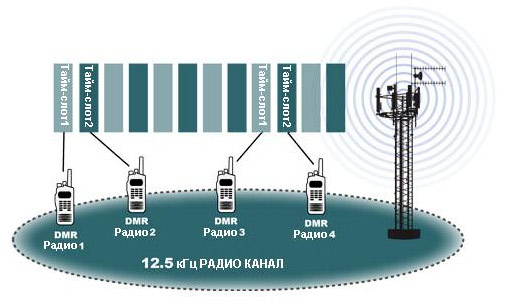

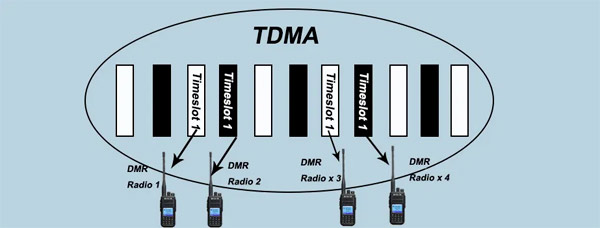

Наглядный пример организации простейшей конвенциальной радиосети на радиостанциях DP1400, обеспечивающей два канала связи для нескольких абонентов (групп абонентов) показан ниже.

Пример организации простейшей конвенциальной радиосети на радиостанциях DP1400, обеспечивающей два канала связи для нескольких абонентов.

Корреспонденты 1 и 3 осуществляют радиообмен по первому виртуальному каналу (таймслоту), а корреспонденты 2 и 4 – по второму таймслоту. Радиосвязь всех четырёх корреспондентов осуществляется на ОДНОМ физическом канале, и они абсолютно не мешают друг другу!

Следует отметить, что Motorola периодически выпускает обновления своего софта (версии программного обеспечения включают в себя файлы исправления и устранения ошибок текущей версии операционной системы, установленной на поставляемых рациях). Поэтому часто бывает невозможно запрограммировать радиостанции из более «новых», «последних» поставок устаревшей версией программного обеспечения. И наоборот, последней версией программы можно запрограммировать и «новые» и «старые» радиостанции Motorola DP-1400 . На это следует обратить внимание.

Помимо специализированного программатора MOTOTRBO PMKN4128 (совместно с программным обеспечением MOTOTRBO CPS), программирование радиостанции также можно также выполнить с помощью обычного стандартного кабеля для передачи данных, типа «usb-micro usb», который широко применяется для зарядки различных смартфонов, планшетов и т.п.

В комплект стандартной комплектации входят:

1. упаковочная коробка;
2. декларация соответствия;
3. краткая инструкция по безопасной эксплуатации продукта;
4. карточка аксессуаров;
5. никель-металлогидридная аккумуляторная батарея PMNN4251AR (7,2 B 1400 мАч);
6. радиостанция Motorola (модель MDH01QDC9JA2AN);
7. антенна PMAE4016A (403-520 МГц, длиной 170 мм);
8. клипса поясного крепления HLN8255B

Сетевой адаптер и зарядное устройство поставляется отдельно.

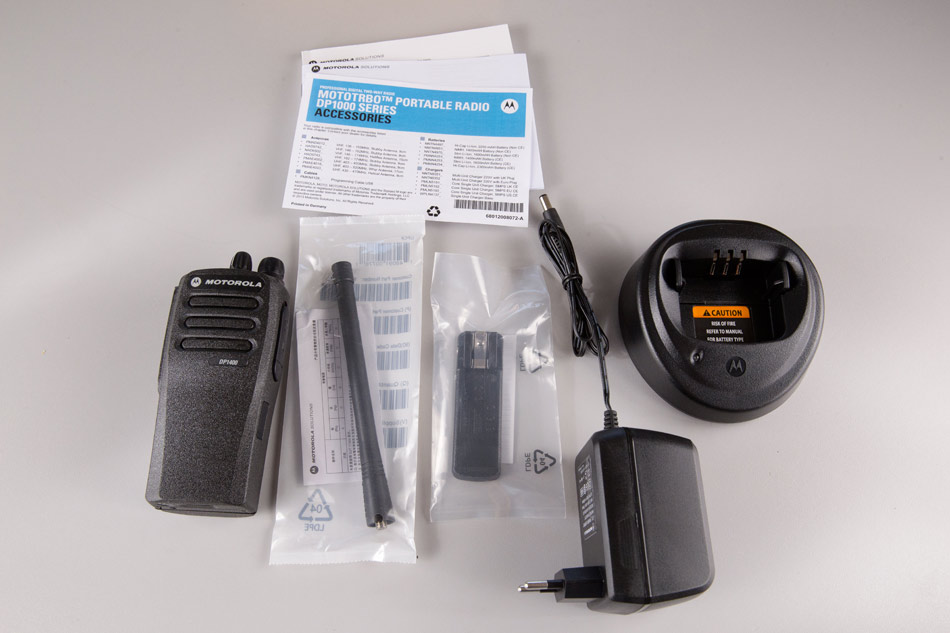

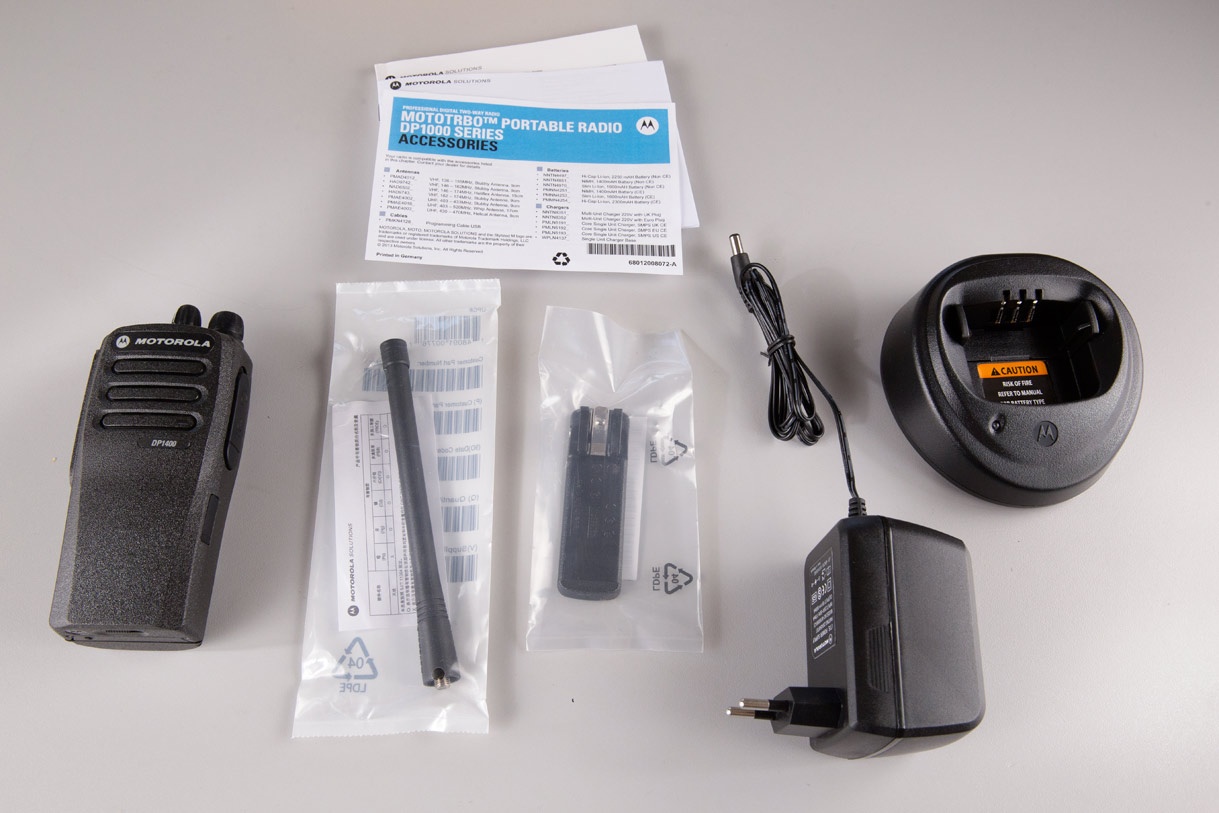

На фотографии выше представлен комплект поставки радиостанции Motorola DP1400. Сетевой адаптер и зарядное устройство приобретаются отдельно.

Основные режимы работы радиостанции

Модель Motorola DP1400 обеспечивает устойчивую и надёжную радиосвязь, как в аналоговом, так и в цифровом режимах работы.

В цифровом конвенциальном режиме работы, прямая связь (Direct mode) позволяет организовать симплексную радиосвязь с канальным шагом 12,5 кГц.

Связь через ретранслятор (Repeater Mode) в этом режиме, осуществляется с использованием 2-х частотного симплекса с дуплексным разносом. При этом ёмкость сети удваивается за счёт сформированного обратного канала сигнализации.

В цифровом конвенциальном режиме работы, прямая связь (Direct mode) позволяет организовать симплексную радиосвязь с канальным шагом 12,5 кГц.

Радиостанции Motorola DP1400, работающие в цифровом режиме с использованием протокола DMR, позволяют организовать групповые, общие, индивидуальные и экстренные вызовы:

• групповой вызов: «конкретный корреспондент» – «конкретные группы корреспондентов»;
• общий вызов: связь конкретного корреспондента со всеми без исключения абонентами в зоне покрытия одного репитера;
• индивидуальный вызов: «конкретная корреспондент – конкретная корреспондент»;
• экстренный вызов, позволяющий вклиниться в любой логический канал связи с целью срочного оповещения абонента или группы.

Помимо этого, с помощью программного обеспечения CPS, можно включить такие режимы работы этой модели, как «Одинокий работник» или сканирование каналов. Имеется возможность назначить кнопку экстренного вызова, пароль на программирование/считывание системных параметров. Можно включить режим оповещения, экономичный режим сохранения заряда аккумуляторной батареи. В случае необходимости, имеется возможность установить независимые оптимальные уровни усиления встроенного микрофона для аналогового и для цифрового режимов работы в интервале от 20 до -18 дБ. А также установить оптимальный уровень VOX (голосового управления передачей) и уровень подавления посторонних шумов.

В радиостанции имеются верхняя и нижняя программируемые функциональные кнопки, которые можно запрограммировать в режиме короткого нажатия (в интервале от 50 до 70 мс) и длительного нажатия (в интервале от 1000 до 3750 мс). Таким образом, осуществляется выбор до 4-х из 26 различных режимов работы этой радиостанции, либо – отключить все эти кнопки:

1. АРУ микрофон (вкл/откл)
2. Экстрен. режим (вкл/откл)
3. VOX (вкл/откл)
4. Все тона оповещения (вкл/откл)
5. Сканирование (вкл/откл)
6. Шифрование (вкл./откл.)
7. Экстренный вызов (вкл/откл)
8. Мощность (низк/высокая)
9. Уровень ШП (норм/высок)
10. Голосовые объявления (вкл/откл)
11. Канал быстрого доступа 1
12. Канал быстрого доступа 2
13. Канал быстрого доступа 3
14. Канал быстрого доступа 4
15. Канал быстрого доступа 5
16. Канал быстрого доступа 6
17. Контроль уровня заряда батареи
18. Мониторинг
19. Непрерывный мониторинг
20. Объявление канала
21. Маскиратор речи (скремблер) – (вкл/откл)
22. Код маскиратора речи (скремблера)
23. Шумоподавитель по звуковой частоте (вкл/откл)
24. Ретранслятор/прямой канал
25. Удаление мешающего сигнала
26. Улучшение качества звучания (вкл/откл)

Органы управления DP1400

Эта модель предназначена для работы в самых тяжёлых условиях эксплуатации. Её корпус отличается современным продуманным дизайном, имеет оптимальные размеры, сравнимые с предыдущими моделями линейки серии CP и выполнен из ударопрочного пластика.

Алюминиевое литое шасси обеспечивает надёжную защиту радиокомпонентов радиостанции по тепловому воздействию при её длительной работе на передачу, а также в условиях повышенной температуры окружающей среды или пыли.

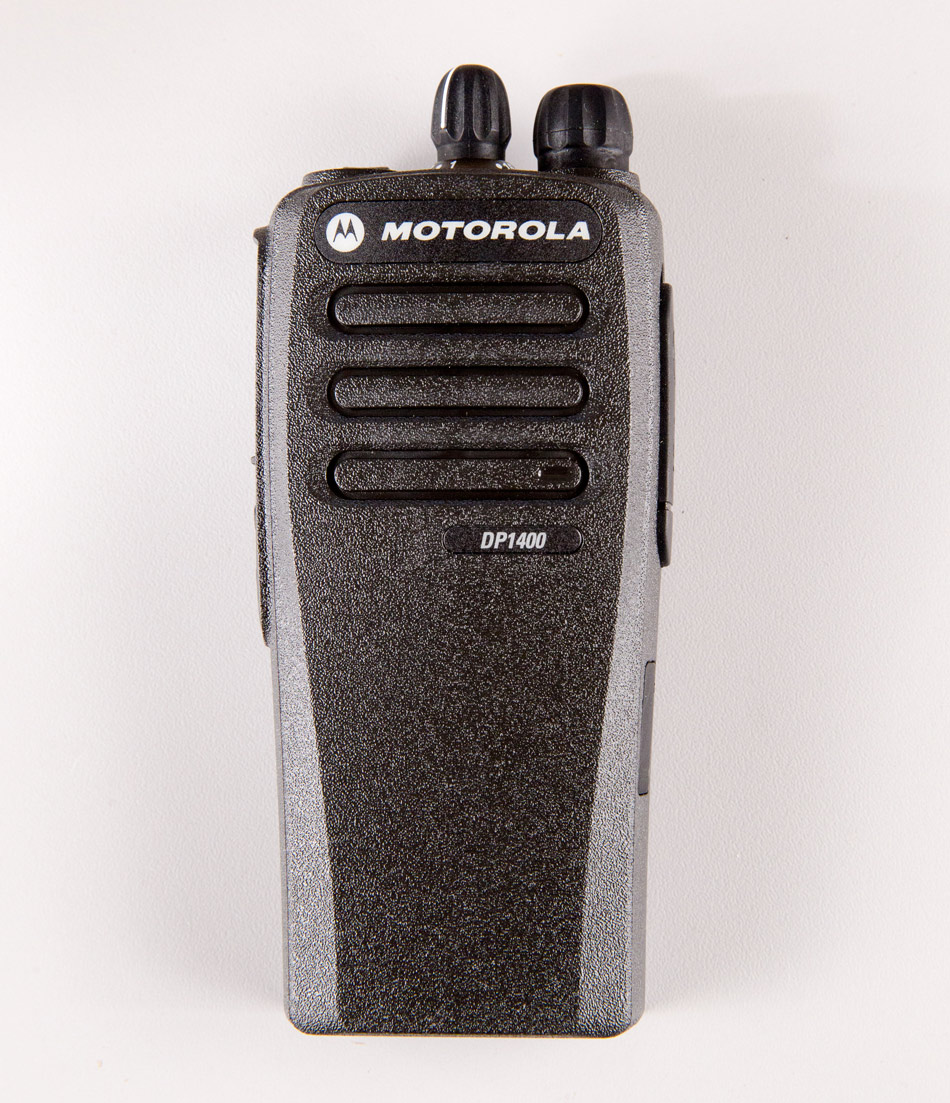

Встроенный громкоговоритель и микрофон расположены на передней панели корпуса радиостанции.

Встроенный громкоговоритель и микрофон расположены на передней панели корпуса радиостанции.

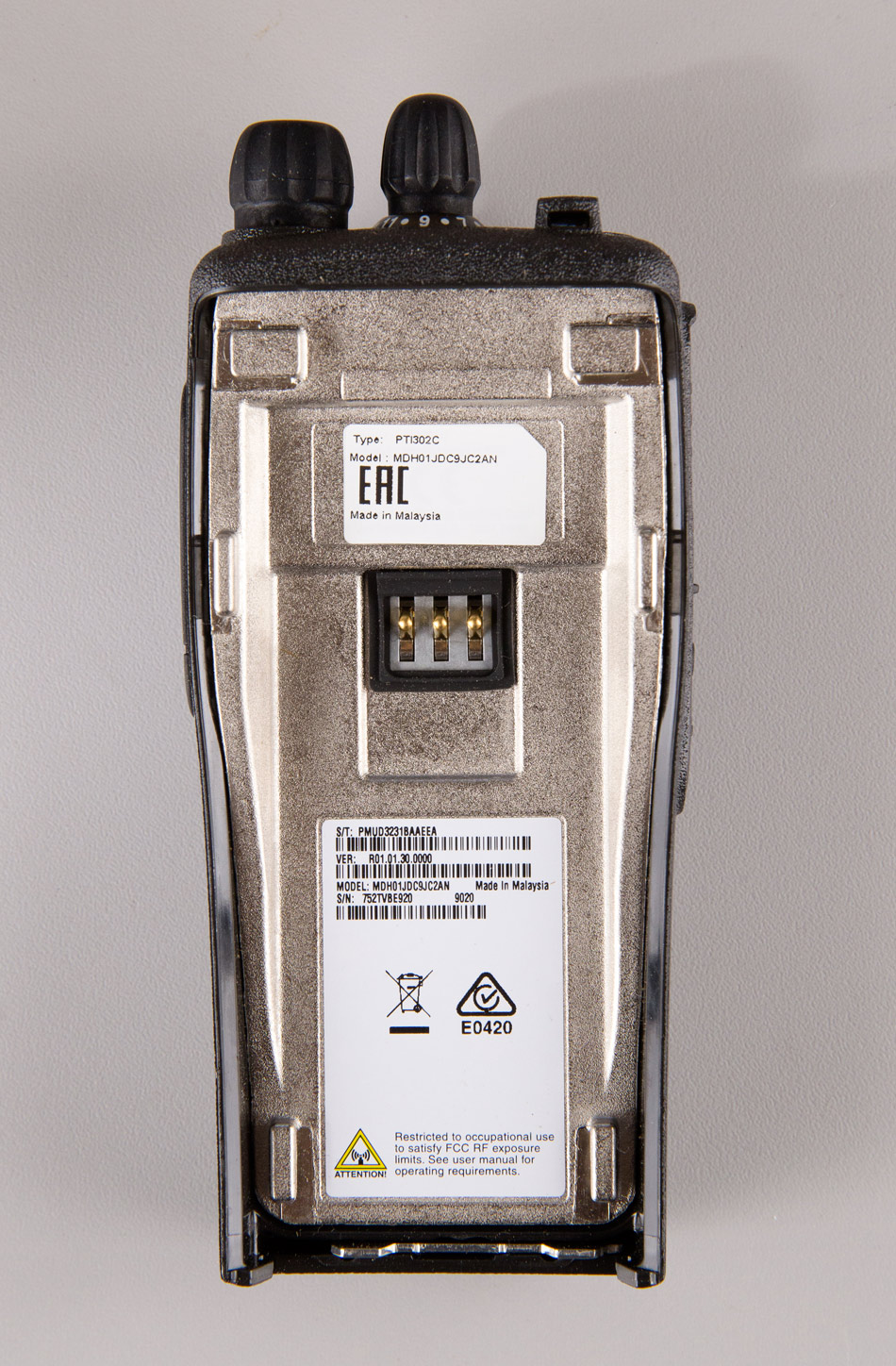

Клеммы питания аккумуляторной батареи находятся в верхней части шасси её корпуса. Контакты клемм питания защищаются специальным резиновым уплотнителем, обеспечивающие безотказную работу радиостанции в условиях повышенной пыли и влаги.

Клеммы питания аккумуляторной батареи находятся в верхней части шасси корпуса DP1400.

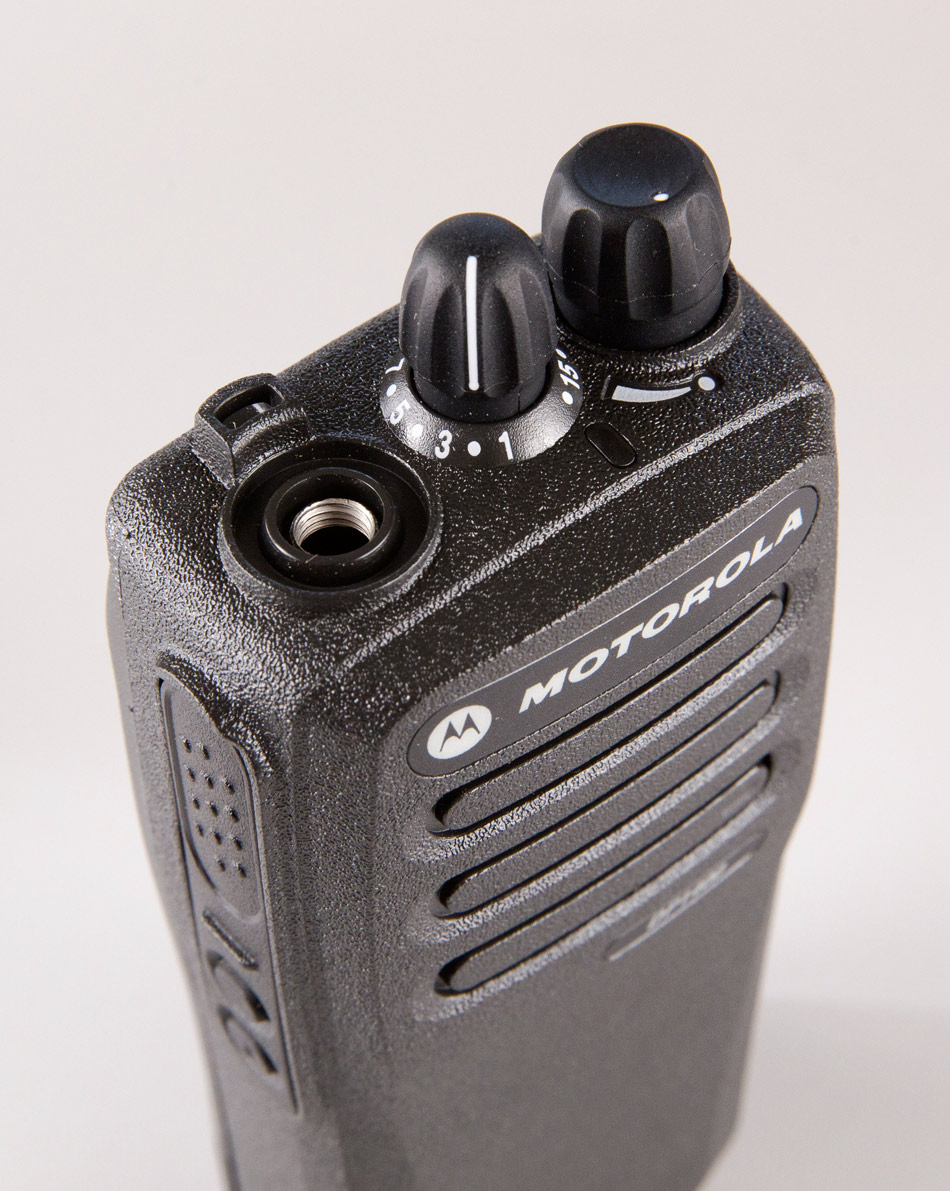

Совмещённый с выключателем питания регулятор громкости, селектор каналов на 16 положений, светодиодный индикатор режимов работы и антенный разъём находятся в верхней части корпуса. Под ручками селектора каналов, регулятора громкости, под антенным разъёмом и по периметру шасси установлен защитный резиновый уплотнитель.

Совмещённый с выключателем питания регулятор громкости, селектор каналов на 16 положений, светодиодный индикатор режимов работы и антенный разъём находятся в верхней части корпуса.

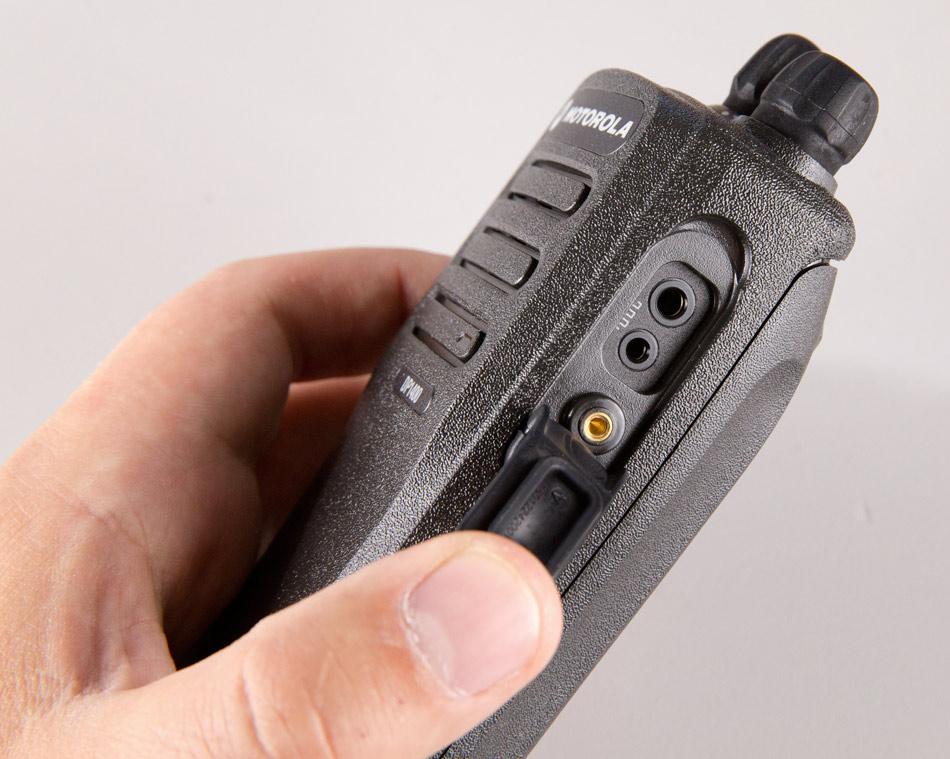

Аксессуарный разъём находится с правой боковой стенки корпуса радиостанции. Резиновая заглушка защищает его от попадания пыли и влаги. К этому разъёму подключаются внешние микрофон и громкоговоритель выносной гарнитуры радиостанции.

Аксессуарный разъём находится с правой боковой стенки корпуса радиостанции. Резиновая заглушка защищает его от попадания пыли и влаги.

Необходимо отметить, что Motorola уже давно прекратила выпуск парка аналоговых радиостанций. Не смотря на то, что гнёзда аксессуарного разъёма совместимы со старыми гарнитурами ранее используемых в коммерческой серии СР, производитель рекомендует использовать для подключения к этому разъёму только новые гарнитуры, предназначенные для цифровых радиостанций: MDRLN4885; PMLN4620; MDRLN4941 или WADN4190. Поэтому, над аксессуарным разъёмом расположена пиктограмма в виде меандра.

Ниже этого разъёма располагается разъём «micro usb», предназначенный для подключения кабеля программирования. Его резиновая заглушка также защищает этот разъём от попадания пыли и влаги.

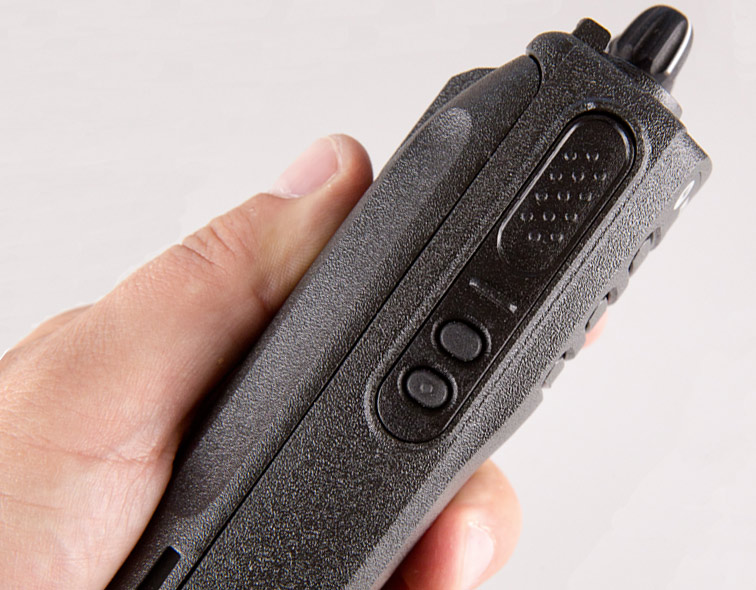

В верхней части левой боковой стенки корпуса радиостанции находится кнопка РТТ, закрытая пластиковой накладкой и имеющая отличный тактильный отклик при её нажатии.

В верхней части левой боковой стенки корпуса радиостанции находится кнопка РТТ, закрытая пластиковой накладкой

Ниже этой кнопки установлены верхняя и нижняя программируемые функциональные кнопки, закрытые резиновыми толкателями. В случае необходимости, с помощью этих кнопок осуществляется выбор дополнительных режимов работы радиостанции из 26 различных функций.

Для надёжной защиты аккумуляторной батареи, предохраняющий её отсоединение от радиостанции в случаях её падения, на корпусе аккумулятора имеются специальные пазы, обеспечивающие надёжное крепление батареи к шасси радиостанции, как это было реализовано ранее в коммерческой серии СР. Дополнительную защиту обеспечивает фиксатор, установленный в нижней части корпуса радиостанции.

Аккумуляторная батарея (АКБ) и зарядное устройство

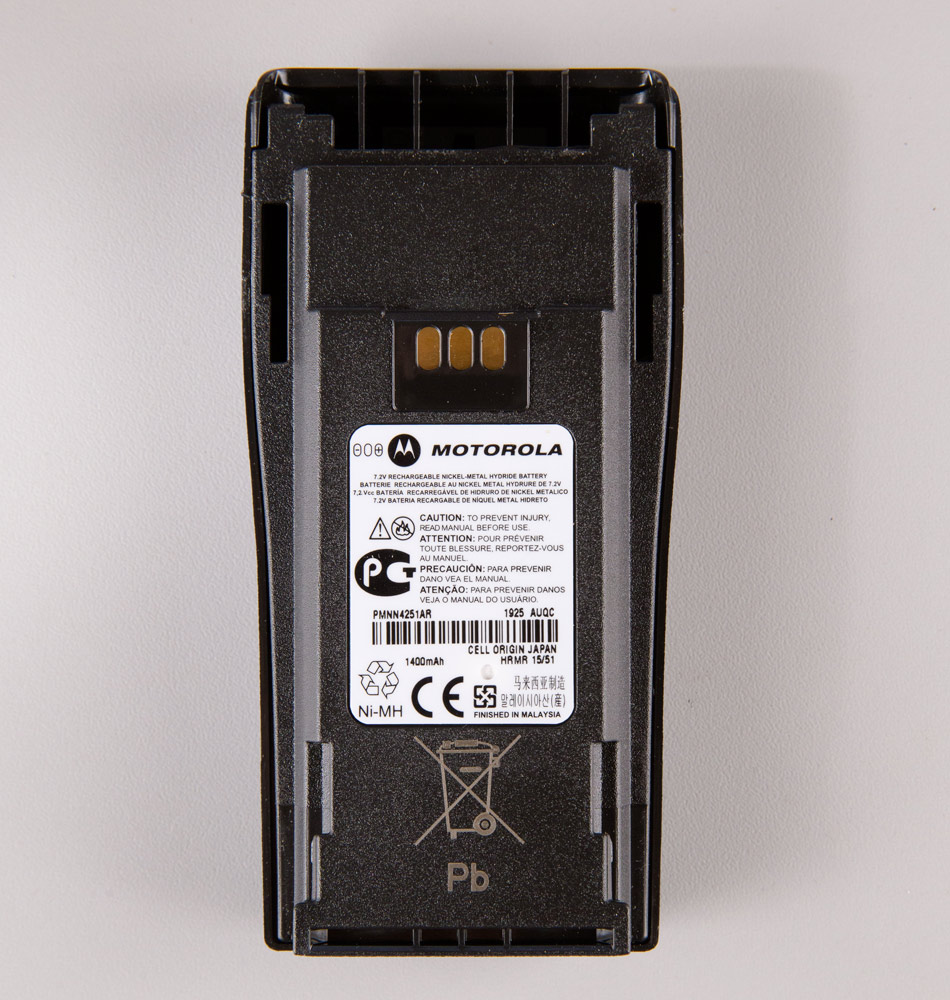

В комплект поставки входит никель-металлогидридный (Ni-MH) аккумулятор PMNN4251AR (7,2 B 1400 мАч). Аккумуляторы имеют габаритные размеры (ШхВхГ: 58х120х20 мм) и по своим габаритным размерам, а также электрическим параметрам, они полностью совместимы с предыдущими моделями аккумуляторных батарей коммерческой серии СР.

В комплект поставки входит никель-металлогидридный (Ni-MH) аккумулятор PMNN4251AR (7,2 B 1400 мАч)

В качестве электролита в Ni-MH батареях применяется гидроксид калия. Катодом является оксид никеля, а анодом – водородный металлогидридный электрод (обычно никиль-литий или никель-лантан). Такие аккумуляторы не относятся к классу взрывобезопасных.

Количество циклов заряда-разряда ограниченно 400-ми циклами. Остаточная ёмкость таких аккумуляторных батарей (при температуре, не ниже минус 30 °С), состовляет не менее 25%. При работе радиостанции в цифровом режиме, време́нные интервалы между циклами зарядов аккумуляторных батарей увеличивается на 40%.

Особенность эксплуатации Ni-MH батарей заключается в том, что они имеют «эффект памяти», т.е., перед началом эксплуатации необходимо выполнить, как минимум, три полных цикла заряда-разряда подобных аккумуляторов.

Производитель гарантирует непрерывное время работы стандартной никель-металлогидридной батареи PMNN4251AR, ёмкостью 1400 мАч, не менее 9 часов в аналоговом режиме и 11,5 часов в цифровом режиме (при высоком уровне выходной мощности передатчика и стандартном цикле работы 5:5:90).

Время работы литий-ионного аккумулятора ёмкостью 1600 мА/ч в этом же режиме составляет не менее 10,5 часов в аналоговом режиме и 13,5 часов в цифровом режиме, а время работы литий-ионного аккумулятора ёмкостью 2300 мА/ч будет не менее 14,5 часов в аналоговом режиме и 18,5 часов в цифровом режиме.

Для заряда батарей используется универсальное «быстрое» зарядное устройство типа PMLN5192В, с циклом заряда 60-90 минут, которое, помимо выше перечисленных моделей батарей, обеспечивает заряд широкого спектра никель-металлогидридных (Ni-MH), литий-ионных (LI-Ion) и никель-кадмиевых (Ni-Ca) аккумуляторных батарей: NNTN4851, NNTN4852, NNTN4496, NNTN4497, NNTN4970, PMNN4072, PMNN4098, PMNN4252, PMNN4253, PMNN4254, PMNN4255, PMNN4256…

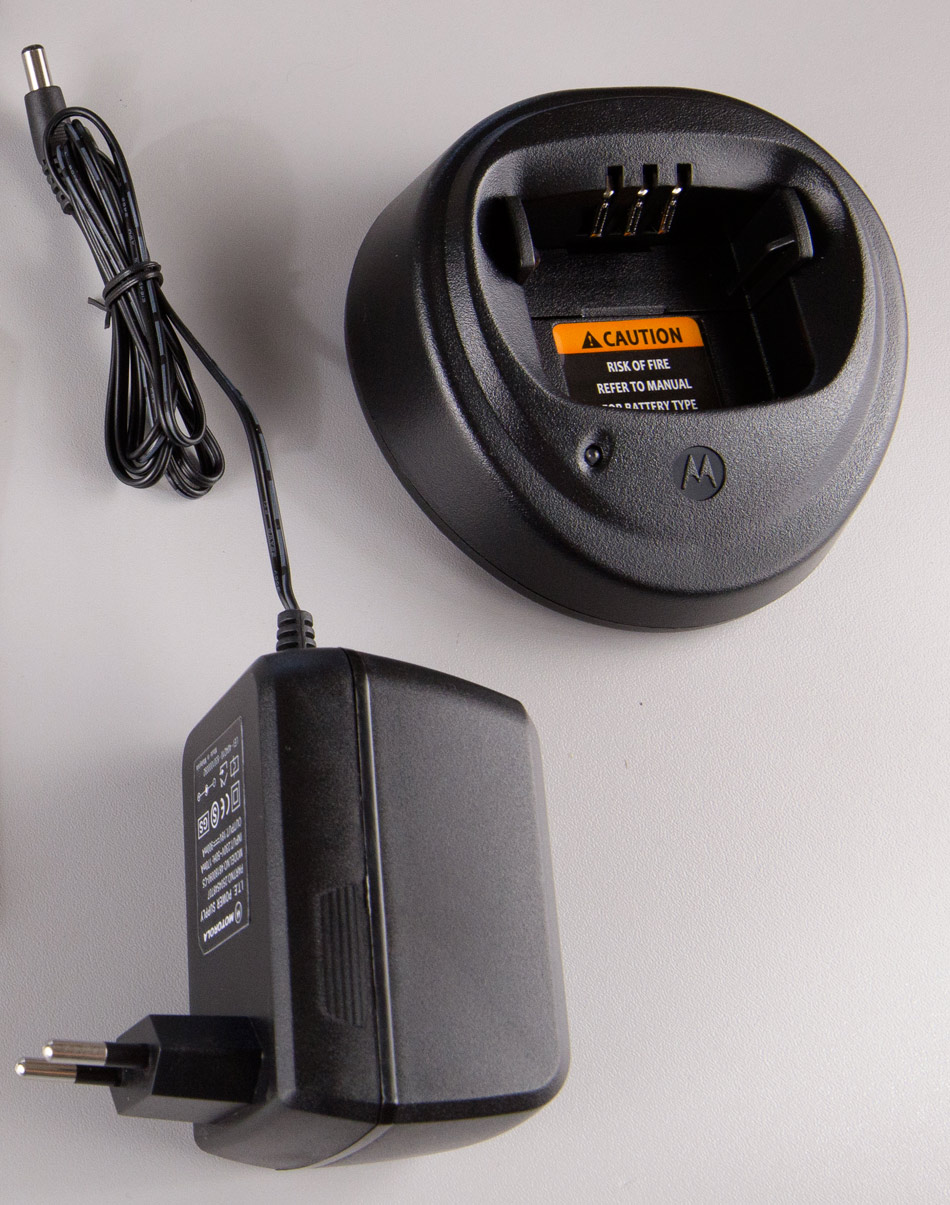

Зарядное устройство состоит из сетевого адаптера и зарядного стакана с отдельной вставкой. В нижней части стакана находятся три клеммы, совместимые с контактами, расположенными на нижней крышке корпуса батареи. При этом, допускается заряд как отдельной батареи (с использованием вставки), так и аккумулятора вместе с радиостанцией.

Зарядное устройство состоит из сетевого адаптера и зарядного стакана с отдельной вставкой

Для защиты аккумуляторных батарей по температурному режиму, в конструкцию зарядного устройства входит термодатчик (восстанавливаемый предохранитель). Габаритные размеры зарядного стакана составляют (ШхВхГ: 500х110х100 мм), а собственный вес – 400 грамм.

Питание зарядного стакана осуществляется сетевым адаптером, обеспечивающий выходное напряжение 14,5 Вольт и ток в нагрузке 1,6 Ампер, который рассчитан на работу от электросети, напряжением от 100 до 240 Вольт и частотой 50-60 Гц. Потребляемый сетевым адаптером ток не превышает 600 мА.

Технические характеристики Motorola DP1400

Общие

• Диапазон рабочих частот, МГц: 403-470 (UHF), 146-174 (VHF)
• Максимальное количество зон: 2
• Максимальное количество каналов: 16 (для каждой из зон)
• Шаг сетки частот, кГц: 12,5/20/25
• Аккумулятор: никель-металлогидридный PMNN4251AR (7,2 B/1400 мАч)
• Количество циклов заряда-разряда батареи PMNN4251AR, не менее: 400
• Остаточная ёмкость батареи PMNN4251AR (при температуре -30о С), не менее, %: 25
• Время работы радиостанции (при цикле 5:5:90), не менее: 9 часов (аналоговый режим); 11 часов (цифровой режим)
• Комплексное сопротивление антенны, Ом: 50
• Рабочая полоса рабочих частот антенны по уровню КСВ 1:2, МГц: 403…520
• Длина антенны, мм: 170
• Цифровой вокодер: АМВЕ+2ТМ
• Цифровой протокол: ETSI-TS102 361 -1, -2, -3
• Диапазон рабочих температур, оС: от -30 до +55
• Интервал температур хранения, оС: от -40 до +85
• Резкие перепады температуры: соответствует стандарту MIL-STD
• Влажность: соответствует стандарту MIL-STD
• Электростатический разряд: соответствует стандарту IEC61000-4-2 уровня 3
• Защита от пыли и влаги: соответствует стандарту IEC60529 – IP54 (брызгозащищённая)
• Испытание упаковки: соответствует стандарту MIL-STD
• Габаритные размеры (ШхВхГ) с аккумулятором PMNN4251AR, мм: 61,5х127,7х42,0
• Вес (с аккумуляторной батареей PMNN4251AR), не более, г: 406
• Стандартное питание, В: 7,5

Приёмник

• Коэффициент битовых ошибок (BER) при уровне RSSI 0,19 мкВ, не более, %: 5
• Реальная чувствительность, не хуже, мкВ:
  • 0,22 (SINAD 12 дБ)
  • 0,3 (SINAD 20 дБ)
• Избирательность по соседнему каналу (по стандартам ETSI и TIA603D), не хуже, дБ:
  • 45 (при растройке 12,5 кГц);
  • 70 (при растройке 20 кГц);
  • 70 (при растройке 25 кГц)
• Избирательность по зеркальному каналу (по стандартам ETSI и TIA603D), не хуже, дБ: 70
• Номинальная выходная мощность аудитракта, не менее, Вт: 0,5
• Коэффициент нелинейных искажений (КНИ), не более, %: 5
• Уровень собственных флуктуационных шумов, не более, дБ:
  • 40 (при растройке 12,5 кГц);
  • 45 (при растройке 20 кГц);
  • 45 (при растройке 25 кГц);
  • Уровень кондуктивного паразитного излучения, не более, дБм: -57

Передатчик

• Относительная нестабильность частоты, не хуже, ppm: ±0,5
• Уровень выходной мощности (высокий/низкий), Вт:
  • 4/1 (UHF);
  • 5/1 (VHF);
• Класс излучения и модуляция для аналогового режима работы: частотная модуляция (FM):
  • 11K0F3E (канальный шаг 12,5 кГц);
  • 14K0F3E (канальный шаг 20 кГц);
  • 16K0F3E (канальный шаг 25 кГц)
• Класс излучения и модуляция для цифрового режима работы: 4-х уровневая частотная манипуляция (4FSK):
  • 7K60F1D * /7K60FХD (передача данных);
  • 7K60F1Е */7K60FХЕ (передача голоса);
  • 7K60F1W */7K60FХW (передача голоса и данных)
  • * передача без модулирующего сигнала
• Девиация, кГц:
  • 2,5 (канальный шаг 12,5 кГц);
  • 4,0 (канальный шаг 20 кГц);
  • 5,0 (канальный шаг 25 кГц)
• Уровень паразитных излучений, не более, дБм:
  • 36 ниже частоты 1 ГГц;
  • -30 выше частоты 1 ГГц
• Уровень собственных флуктуационных шумов, не более, дБ:
  • 40 (при растройке 12,5 кГц);
  • 45 (при растройке 20 кГц);
  • 45 (при растройке 25 кГц)
• Уровень внеполосных излучений на соседнем канале, не более, дБ:
  • 60 (канальный шаг 12,5 кГц);
  • 70 (канальный шаг 20 кГц);
  • 70 (канальный шаг 25 кГц)
• Динамический диапазон, не хуже, дБ: 70
• Модуляционные искажения, не более, %: 3
