Профессиональный обзор рации Racio R900

Эта модель собрана по схеме трансивера прямого преобразования. Практически вся малосигнальная часть радиостанции выполнена на одной микросхеме RDA1846S, корпус которой имеет размеры всего 5х5 мм!

Радиостанции Racio R900 поставляется в коробке, размеры которой составляют 23,5x17x6,3 см

В зависимости от частотной версии исполнения, Racio R900 имеет две разные модели:

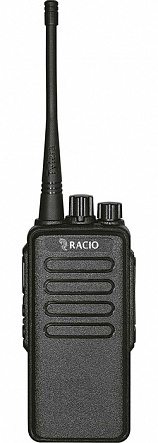

• радиостанция R900 диапазона УКВ (136-174) МГц;

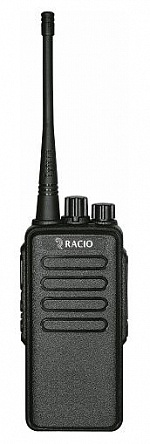

• радиостанция R900 диапазона ДЦВ (400-520) МГц.

Высокий уровень выходной мощность передатчика (максимум до 10 Вт) устанавливается с помощью программного обеспечения (которое приобретается дополнительно). На сегодняшний день такая высокая мощность является основной отличительной особенностью по сравнению с остальными аналогичными моделями.

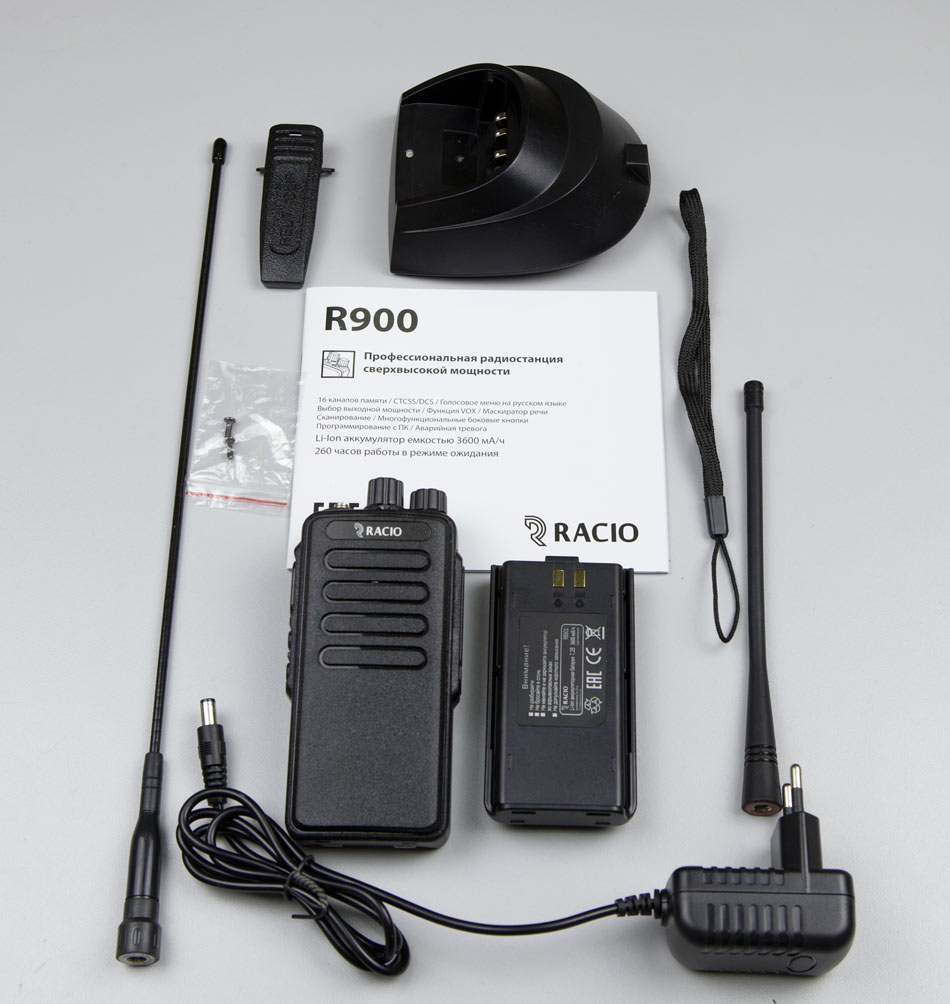

Стандартная комплектация радиостанции Racio R900

В комплект стандартной комплектации входит:

1. упаковочная коробка;
2. руководство по эксплуатации на русском языке;
3. радиостанция Racio R900;
4. антенна диапазона 400-520 МГц, длиной 36 мм или антенна диапазона 136-174 МГц, длиной 36 мм (в зависимости от версии);
5. антенна диапазона 400-520 МГц, длиной 17 мм или антенна диапазона 136-174 МГц, длиной 17 мм (в зависимости от версии);
6. клипса поясного крепления;
7. крепёжные винты для клипсы поясного крепления;
8. темляк (ремешок для крепления на руку);
9. литий-ионовая аккумуляторная батарея RB901 (7,2 В/3600 мА/ч);
10. адаптер сетевого питания RA901(входное напряжение: 110-260 В (50-60 Гц); выходное напряжение/ток: 12 В/700 мА);
11. зарядный стакан RC901(входное напряжение: 13,8 В; выходное напряжение/ток: 8,6 В/400-450 мА).

Основные режимы работы Racio R900

Данная модель предназначена для организации радиосвязи только в аналоговом режиме работы и обеспечивает:

• выбор до 16 рабочих каналов;
• выбор канального шага 25/12,5 кГц (который соответствует принятым классам излучений 16K0F3E/11K0F3E);
• поддержка 39 аналоговых субтонов, 73 нормальных цифровых субтона, а также 73 инверсных цифровых субтона;
• два типа сканирования каналов (обычное или с приоритетным каналом);
• блокировка передачи на занятом канале;
• удержание шумоподавителя на отдельном выбранном канале;
• включение/выключение компандера, маскиратора речи или совместной работы этих двух режимов работы;
• включение или выключение режима голосового управления передачей (VOX);
• включение или выключение звукового сигнала и/или речевых подсказок номера канала, состояния уровня заряда аккумуляторной батареи, режима энергосбережения батареи, запрета передачи при её низком уровне заряда;
• функция сохранения заряда батареи;
• запрет передачи при низком уровне заряда аккумулятора;
• включение или выключение сигнала экстренного вызова;
• функция «Epilogue» (TAIL) позволяет некоторое время удерживать рабочий канал при отпускании кнопки РТТ (этот режим используется только для работы через ретранслятор);
• пароль на программирования параметров радиостанции.

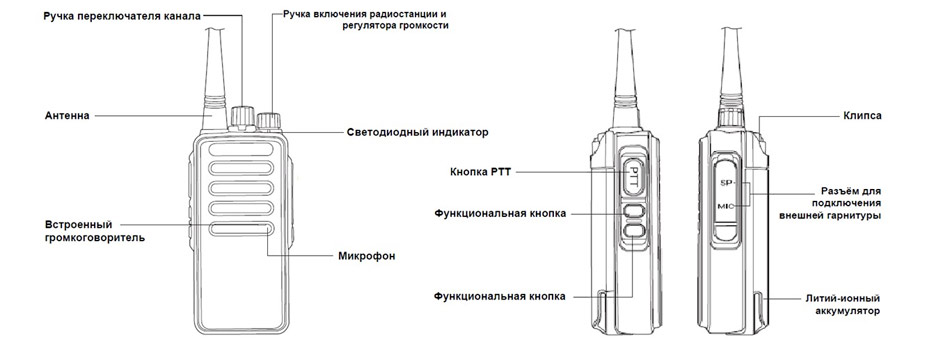

Органы управления Racio R900

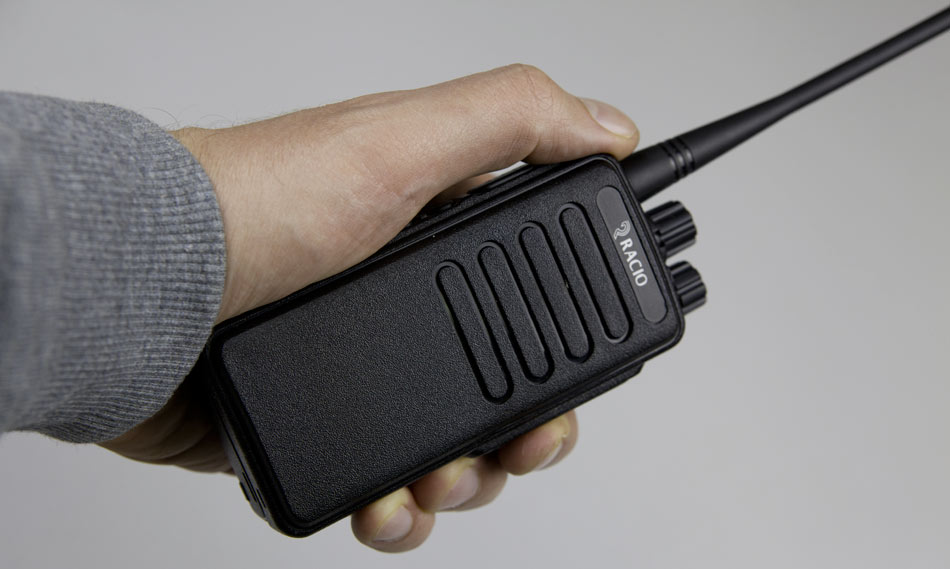

Радиостанция выполнена в прочном пластиковом корпусе с современным эргономичным дизайном, защищённом от пыли и влаги.

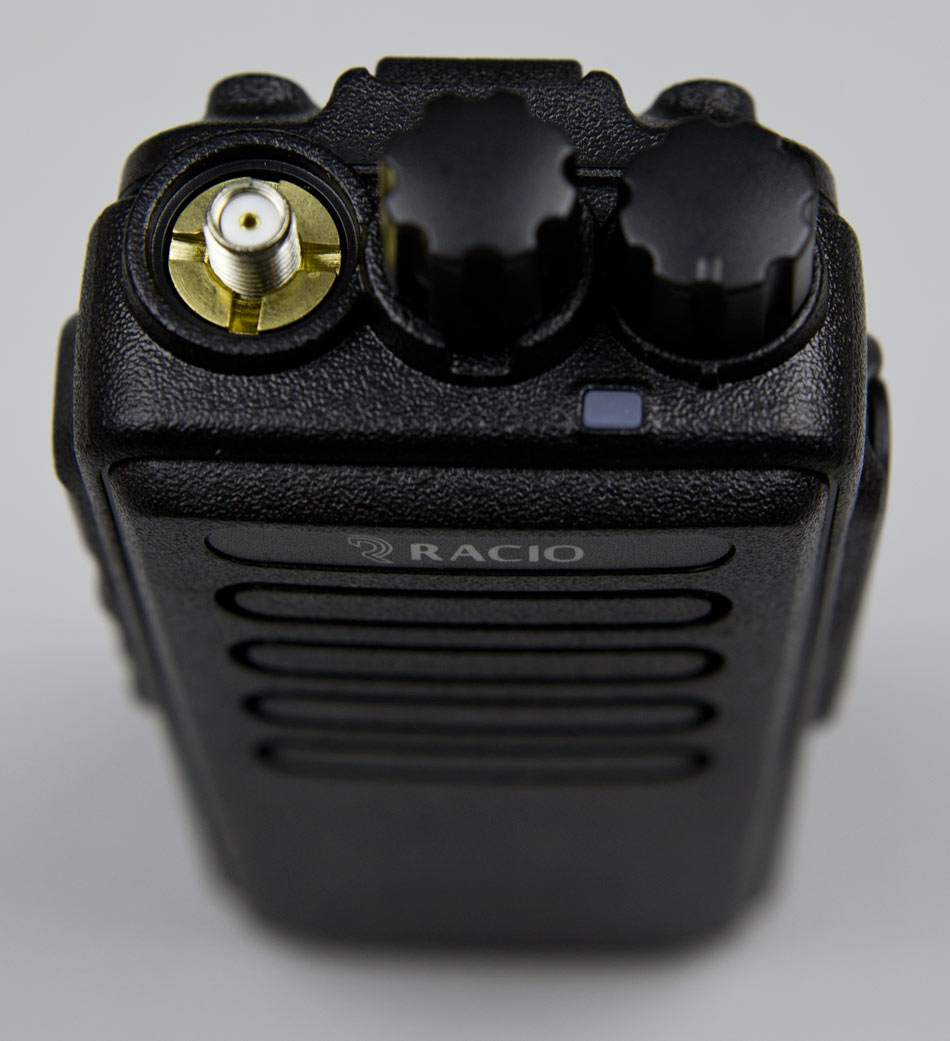

С левой стороны верхней части корпуса Racio R900 расположена съёмная антенна. Тип её антенного разъёма соответствует SMA (female). Переключатель каналов находится в центре, а с правой стороны установлен регулятор громкости.

С левой стороны верхней части корпуса Racio R900 расположена съёмная антенна, переключатель каналов находится в центре, а с правой стороны установлен регулятор громкости.

Переключатель каналов обеспечивает выбор одного из 16-ти рабочих каналов. Шестнадцатый канал на ручке переключателя имеет маркировку «S». В случае необходимости, в этом положении включается сканирование заранее выбранных каналов. Сами каналы сканирования назначаются в основном окне программы радиостанции.

Встроенный громкоговоритель находится в верхней части передней панели корпуса радиостанции, а микрофон установлен в нижней части декоративной решётки, как это показано на рисунке ниже.

Racio R900 выполнена в прочном пластиковом корпусе с современным эргономичным дизайном, защищённом от пыли и влаги.

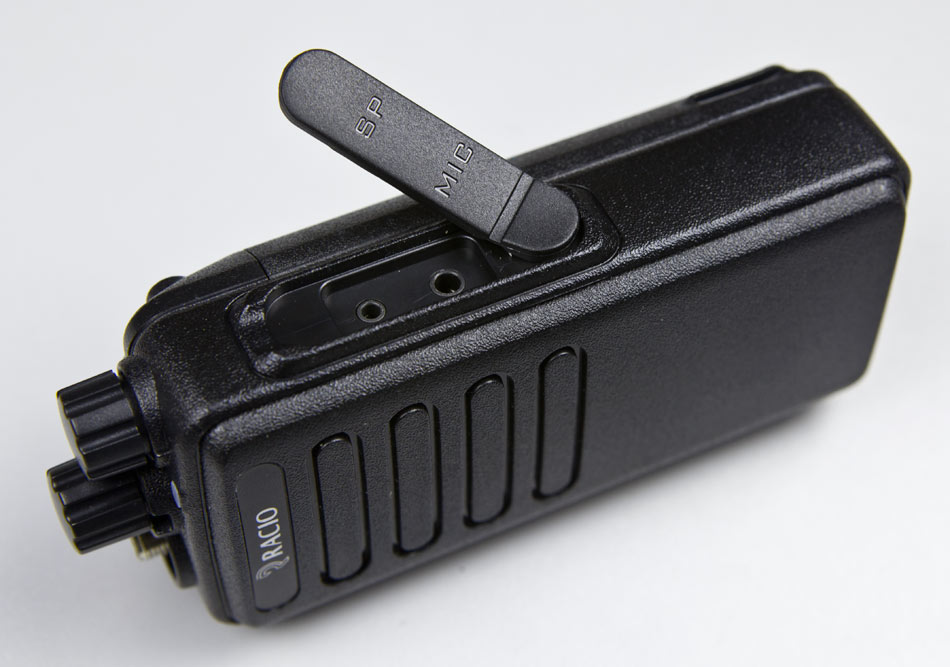

С правой стороны корпуса установлен разъём подключения внешней гарнитуры или программатора радиостанции, закрытый защитной резиновой заглушкой. Разъём предназначен для подключения вилки из двух «джеков» Ø 2,5 и Ø 3,5 мм.

С правой стороны корпуса установлен разъём подключения внешней гарнитуры или программатора.

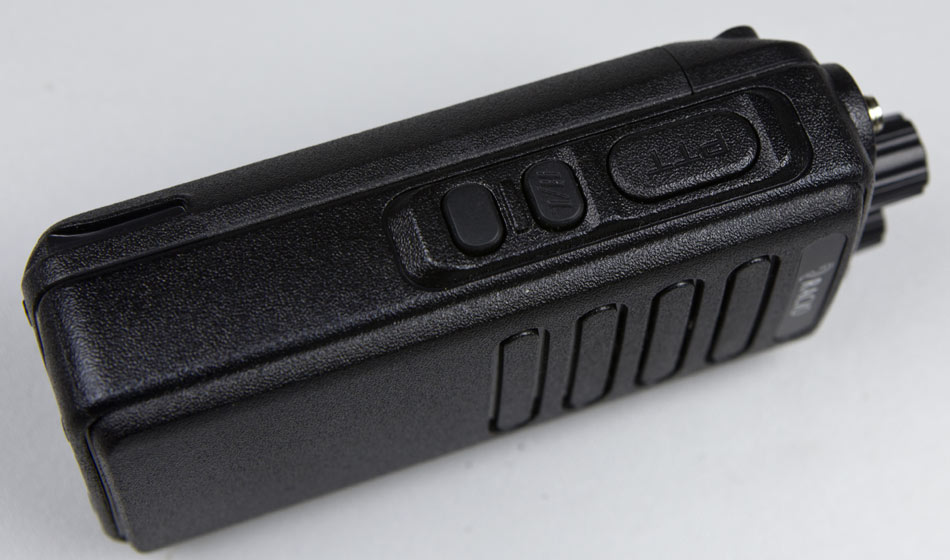

На левой стороне корпуса радиостанции находится кнопка приёмо-передачи (РТТ). Под ней располагаются две программируемые функциональные кнопки.

На левой стороне корпуса радиостанции находится кнопка приёмо-передачи (РТТ).

Каждая функциональная кнопка может работать в режимах короткого и длительного нажатий, таким образом, можно запрограммировать до 4-х значений из предложенного списка:

1. функция «шумоподавитель» - при нажатии на эту кнопку открывается шумоподавитель радиостанции, при отпускании – закрывается;
2. «удержание шумоподавителя» - при нажатии на эту кнопку открывается шумоподавитель радиостанции, при повторном при нажатии на эту кнопку он закрывается. Таким образом, можно осуществлять приём слабых сигналов от корреспондентов, не удерживая эту кнопку в нажатом состоянии;
3. «мощность высокая/низкая» - при нажатии на эту кнопку происходит переключение уровней выходной мощности передатчика радиостанции. При работе на небольшие расстояния рекомендуется включить режим пониженной мощности. Таким образом, увеличивается время работы АКБ радиостанции;
4. функция «тревожный сигнал». При нажатии на эту кнопку в собственном громкоговорителе радиостанции звучит прерывистый тревожный сигнал. При нажатии на кнопку РТТ в этом режиме, сигнал тревоги передаётся в эфир;
5. «проверка заряда АКБ». При нажатии на эту кнопку, если запрограммирован режим голосовых подсказок, в собственном громкоговорителе радиостанции звучит речевое оповещение: «Напряжение высокое» (при полном заряде аккумуляторной батареи) и «Напряжение низкое» (при её частичном разряде до порогового уровня);
6. «Тон 1750 кГц». Этот тон применяется для открытия старого парка ретрансляторов, в которых используется такой режим работы.

Подробная информация по работе этих функций и их полные названия на английском языке приводятся в руководстве по эксплуатации.

Аккумуляторная батарея (АКБ) и зарядное устройство

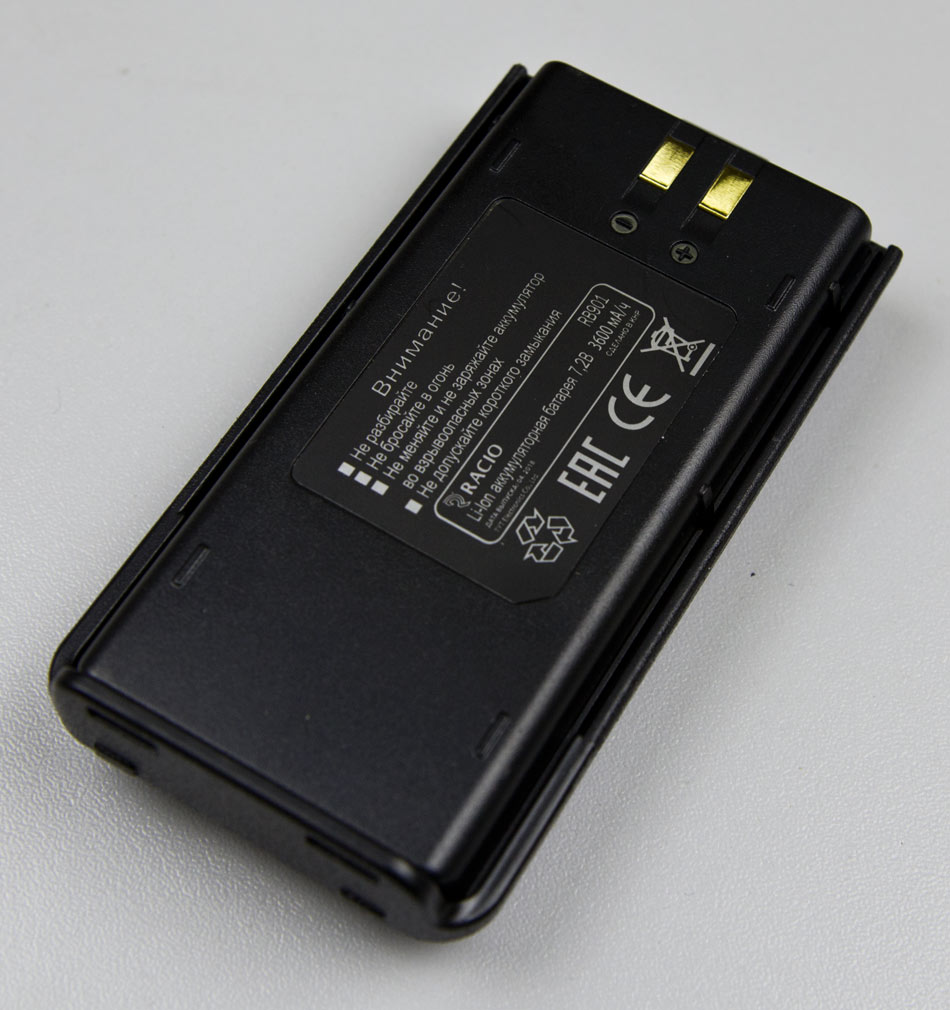

Питание радиостанции Racio R900 осуществляется с помощью литий-ионной батареи RB901 (7,2 В, ёмкостью 3600 мА/ч). На верхней части её корпуса находится фиксатор, обеспечивающий надёжное крепление батареи к алюминиевому шасси рации. Полностью заряженный аккумулятор обеспечивает не менее 14 часов работы радиостанции в стандартном режиме работы 5:5:90.

Питание радиостанции Racio R900 осуществляется с помощью Li-Ion батареи Racio RB901 (7,2 В, ёмкостью 3600 мА/ч).

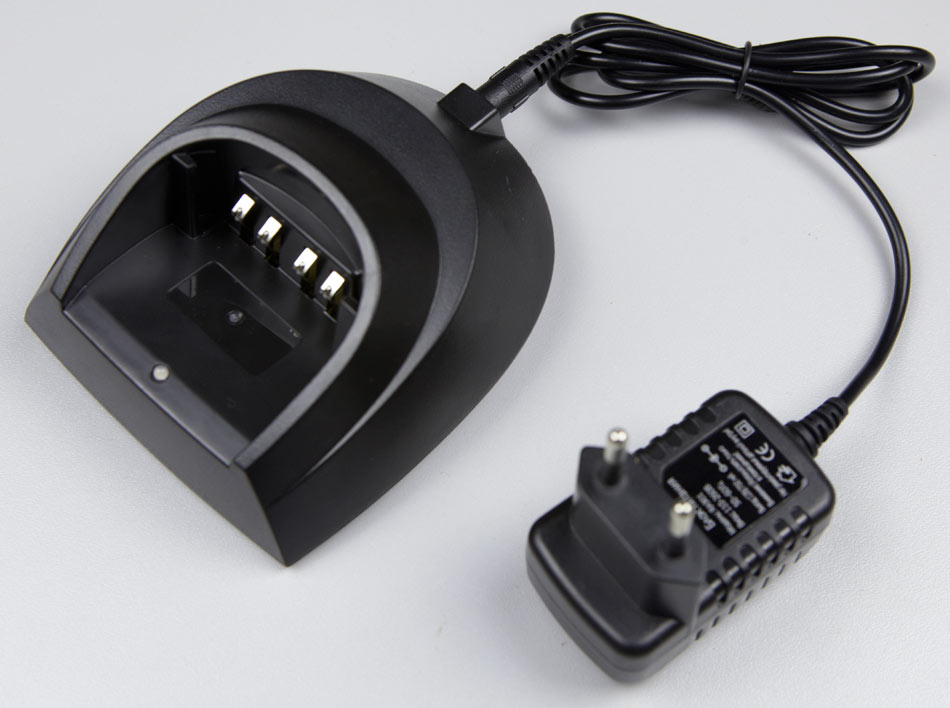

Для заряда аккумуляторной батареи применяется «медленное» зарядное устройство типа RC901 с сетевым адаптером RA901.

Для заряда АКБ применяется ЗУ типа Racio RC901 с сетевым адаптером Racio RA901.

При включении зарядного устройства кратковременно, в течение одной секунды загорается сигнальный светодиод оранжевого свечения. Зарядное устройство проводит диагностику батареи, по окончании которой начнётся её заряд. Если оранжевый индикатор продолжает постоянно мигать, это говорит о том, что аккумуляторная батарея не прошла диагностику и зарядное устройство не может зарядить аккумулятор.

Если во время заряда аккумулятора светодиод зарядного стакана горит красным цветом - батарея заряжается нормально; если он постоянно мигает красным цветом – уровень заряд батареи слишком мал, и происходит непрерывная подзарядка небольшим зарядным током, и только после того, как ёмкость батареи достигнет определенного уровня, режим заряда переключится на нормальный.

Если красный индикатор мигает дольше 30 минут, это означает, что зарядное устройство не может зарядить аккумулятор. В этом случае, аккумулятор следует заменить.

Технические характеристики

Общие

• Диапазон рабочих частот, МГц (в зависимости от версии):
  • УКВ: 134-174
  • ДЦВ: 400-520
• Максимальное количество каналов: 16
• Шаг сетки частот, кГц: 12,5/25
• Время работы радиостанции (при цикле 5:5:90), не менее, часов: 14
• Комплексное сопротивление антенны, Ом: 50
• Диапазон рабочих температур, оС: от -30 до +60
• Габаритные размеры (ШхВхГ), мм: 58х130х35 (мм)

Приёмник

• Реальная чувствительность, (SINAD 12 дБ) не хуже, мкВ: 0,20
• Занимаемая полоса частот, не шире, кГц: 16
• Селективность по побочным каналам приёма, не хуже, дБ: 60
• Номинальная звуковая мощность, не менее, Вт: 1
• Коэффициент нелинейных искажений (КНИ), не более, %: 5
• Неравномерность амплитудно-частотной характеристики (АЧХ), дБ: от +7 до -12,5
• Потребляемый ток, не более:
  • дежурный приём, мА: 80
  • приём при номинальной звуковой мощности, мА: 220

Передатчик

• Относительная нестабильность частоты, не хуже, ppm: ±5
• Уровень выходной мощности (высокий/низкий), Вт: 9±1 / 5±0,5
• Модуляция: частотная модуляция (F3E):
  • 11K0F3E (канальный шаг 12,5 кГц);
  • 16K0F3E (канальный шаг 25 кГц)
• Девиация, не более, кГц:
  • 2,5 (канальный шаг 12,5 кГц);
  • 5,0 (канальный шаг 25 кГц)
• Уровень паразитных излучений, не более, мкВт: 7,5
• Уровень собственных флуктуационных шумов, не более, дБ:
  • 40 (при расстройке 12,5 кГц);
  • 45 (при расстройке 25 кГц)
• Уровень внеполосных излучений на соседнем канале, не более, дБ:
  • 60 (канальный шаг 12,5 кГц);
  • 70 (канальный шаг 25 кГц)
• Модуляционные искажения, не более, %: 6
• Неравномерность амплитудно-частотной характеристики (АЧХ), дБ: от +6,5 до -14
• Потребляемый ток, не более, А: 2,3
